B Дополнительные компоненты

Дополнительный лоток

Номер по каталогу для заказа: LT-100CL

Можно установить дополнительный нижний лоток емкостью до 500 листов бумаги 80 г/м² (20 фунтов).

С установленным дополнительным лотком общая емкость устройства составляет до 800 листов обычной бумаги. При необходимости дополнительный блок нижнего лотка можно приобрести у дилера Brother.

Установка дополнительного лотка

ПРЕДУПРЕЖДЕНИЕ

Вследствие большой массы устройства поднимать его должны не менее двух человек, иначе можно получить травму. При опускании устройства будьте осторожны и не защемите пальцы.

Выключите выключатель питания. Отсоедините телефонный кабель и соединительный кабель, затем выньте вилку кабеля питания из розетки.

Вместе с помощником осторожно поднимите устройство и установите его на блок нижнего лотка так, чтобы штифты нижнего лотка вошли в направляющие отверстия в нижней части устройства (как показано на рисунке).

Полностью выньте стандартный лоток из устройства и уберите из него всю бумагу.

Отверткой (1) выверните два винта как показано на рисунке и сохраните их (они понадобятся в пункте 6), и снимите переднюю часть (2) стандартного лотка.

Замените переднюю часть стандартного лотка на новую переднюю часть (1), выполнив описанные ниже действия.

(1)	Приподнимите и придерживайте металлическую пластину, находящуюся внутри лотка (2).
(2)	Удерживая металлическую пластину приподнятой, установите новую переднюю часть (1) на лоток. Синий рычажок индикатора бумаги (3) должен войти в отверстие (4).
(3)	Когда передняя часть лотка полностью смонтирована, отпустите металлическую пластину. Синий рычажок должен находиться под металлической пластиной.

Закрепите новую переднюю часть на стандартном лотке, ввернув два винта (вывернутые в пункте 4). Затем загрузите бумагу обратно в лоток и вставьте лоток в устройство до упора.

Вставьте вилку кабеля питания в электрическую розетку, затем подсоедините все кабели и телефонный кабель.

Включите выключатель питания устройства.

Чтобы задать формат бумаги для нижнего лотка, нажмите Меню, 1, 3, 3. Нажмите

или

для выбора A4, Letter, Legal, Executive, A5, B5, B6 или Folio. Нажмите OK, затем нажмите Стоп/Выход.

Для Windows^®:

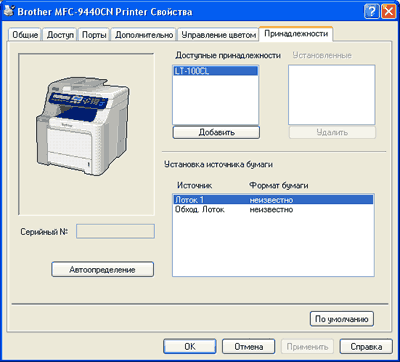

Нажмите кнопку Пуск и выберите пункт Панель управления / Принтеры и факсы. Правой кнопкой мыши щелкните на значке принтера и выберите пункт Свойства. На вкладке Принадлежности нажмите кнопку Автоопределение. Когда дополнительный нижний лоток и формат бумаги автоматически определены, нажмите кнопку Применить.

Примечание

Функция Автоопределение недоступна в следующих случаях:

•	Выключен выключатель питания устройства.
•	Устройство находится в состоянии ошибки.
•	Устройство работает в общей сетевой среде.
•	Кабель подсоединен к устройству неправильно.

В случае возникновения такой ситуации можно добавить установленные дополнительные компоненты вручную. В окне Доступные принадлежности выберите установленный дополнительный компонент, нажмите кнопку Добавить и затем кнопку Применить.

Для Macintosh^®:

Драйвер принтера уже настроен для использования с нижним лотком. Никаких дополнительных действий не требуется.
