Rumpuyksikön puhdistaminen

Jos tulostetuilla sivulla esiintyy toistuvia tahroja, puhdista rumpuyksikkö seuraavien ohjeiden mukaan.
1
Sammuta laite virtakytkimestä.
Irrota kaikki kaapelit ja irrota ensin puhelinjohto ja sen jälkeen sähköjohto pistorasiasta.
2
Paina etukannen avauspainiketta ja avaa etukansi.
Grafiikka
3
Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikköä ja vedä sitä sitten ulos, kunnes se pysähtyy.
Grafiikka
Huomautus Huomautus

Rumpuyksikkö ja värikasetit kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai sanomalehden päälle, koska niistä voi valua ulos väriä.
Grafiikka
Grafiikka

Käsittele värikasettia varovasti. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä.
4
Vapauta laitteen vasemmalla puolella oleva harmaa lukitusvipu (1). Nosta rumpuyksikön etuosaa ja vedä rumpuyksikkö kokonaan ulos laitteesta käyttämällä rumpuyksikössä olevia vihreitä kahvoja.
Grafiikka
Huomautus Huomautus

Kun kannat rumpuyksikköä, pidä aina kiinni sen kahvoista. ÄLÄ pidä kiinni rumpuyksikön sivuista.
Grafiikka
5
Poista kaikki neljä värikasettia rumpuyksiköstä nostamalla ne värillisten kahvojen avulla.
Grafiikka
Huomautus Huomautus

ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoittaisi laitetta.
Grafiikka

Käsittele värikasetteja varovasti. Jos väriaineitta roiskuu käsille tai vaatteille, pyyhi ne välittömästi tai huuhtele ne kylmällä vedellä.

ÄLÄ koske kuvissa merkittyjä osia, koska se saattaa vaikuttaa tulostuslaatuun.
Grafiikka
Grafiikka
Grafiikka
6

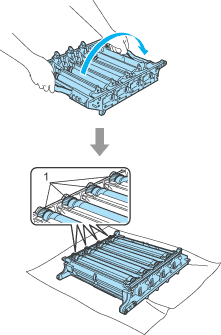

Pidä kiinni rumpuyksikön molemmista kahvoista, käännä se ylösalaisin ja aseta se paperin tai kankaan päälle. Varmista, että rumpuyksikön hammaspyörät  (1) ovat vasemmalla.
Grafiikka
7
Määritä ongelman aiheuttava väri tulostusnäytteen avulla. Pilkkujen väri on puhdistettavan rummun väri. Jos pilkut ovat esimerkiksi syaanin värisiä, on puhdistettava syaanin värin rumpu. Aseta tulostusnäyte rummun eteen ja etsi toistuvan tahran täsmällinen sijainti.
Grafiikka
8
Käännä tahraa vastaavan värin rumpuyksikön hammaspyörää (jos tahrat ovat esimerkiksi syaanin värisiä, käännä syaanin hammaspyörää). Tahran pitäisi ennen pitkää näkyä rummun (1) pinnalla.
Grafiikka
9
Kun löydät rummulta tulostusnäytteen mukaisen tahran, pyyhi pöly tai paperipöly varovasti rummun pinnalta vanupuikolla.
Grafiikka
Huomautus Huomautus

Rumpu on valoherkkä, joten ÄLÄ kosketa sitä sormin.

ÄLÄ puhdista valonherkän rummun pintaa terävällä esineellä.

ÄLÄ käytä liikaa voimaa puhdistaessasi rummun pintaa.
10
Käännä rumpuyksikön hammaspyörää itseesi päin käsin ja palauta se lähtöpaikalleen. Kunkin rummun lähtöpaikka voidaan määrittää kohdistamalla rumpuyksikön hammaspyörässä oleva numero rumpuyksikön sivulla olevaan samaan numeroon, kuten kuvassa näytetään. Varmista, että rumpuyksikön jokaisen neljän hammaspyörän numero vastaa rumpuyksikön sivulla olevaa numeroa.
Grafiikka
11
Aseta värikasetit takaisin rumpuyksikköön yksi kerrallaan värillisten kahvojen avulla, kuten kuvassa näytetään. Varmista, että värikasetin väri vastaa rumpuyksikön tarran väriä, ja paina värikasetin kahva (A) alas, kun värikasetti on paikallaan. Toista tämä kaikille värikaseteille.
Grafiikka
1.
C - syaani
2.
M - magenta
3.
Y - keltainen
4.
K - musta
12
Aseta rumpuyksikkö takaisin laitteeseen seuraavasti.
(1)
Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin laitteeseen. Paina harmaa lukitusvipu (1) alas.
Grafiikka
Vinkki Vinkki

Kun asetat rumpuyksikön takaisin laitteeseen, kohdista rumpuyksikön kahvan vihreät ohjaimet (1) laitteen molemmilla puolilla oleviin vihreisiin nuoliin (2).
Grafiikka
(2)
Työnnä rumpuyksikköä, kunnes se pysähtyy.
Grafiikka
13
Sulje laitteen etukansi.
Grafiikka
14
Kytke puhelinjohto ja kaikki muut johdot. Kytke virtajohto pistorasiaan ja kytke laitteen virta virtakytkimestä.
