B Lisävarusteet

Lisäpaperikasetti

Tilausnumero: LT-100CL

Lisävarusteena saatavaan alakasettiin mahtuu enintään 500 arkkia 80 g/m² -paperia.

Lisäpaperikasetin asennuksen jälkeen laitteeseen mahtuu 800 arkkia tavallista paperia. Jos haluat hankkia lisäkasettiyksikön, ota yhteyttä Brotherin-jälleenmyyjään.

Lisäpaperikasetin asentaminen

VAROITUS

Laite on painava. Tapaturmien välttämiseksi laitetta ei saa nostaa yksin. Varo, etteivät sormesi jää puristuksiin, kun lasket laitteen alas.

Katkaise virta virtakytkimestä. Irrota puhelin- ja liitäntäjohdot ja irrota sen jälkeen verkkojohto pistorasiasta.

Nosta laitetta varovasti avustajan kanssa ja aseta se lisäpaperikasetin päälle siten, että lisäkasetin kohdistusnastat asettuvat laitteen pohjassa oleviin kohdistusreikiin, kuten kuvassa.

Vedä vakiopaperikasetti kokonaan ulos laitteesta ja poista paperit paperikasetista.

Irrota kaksi ruuvia ruuvitaltalla (1) kuvan osoittamalla tavalla ja laita ne talteen (niitä tarvitaan vaiheen jälkeen). Irrota sitten paperikasetin etuosa (2) vakiopaperikasetista.

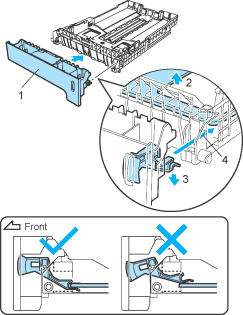

Vaihda vakiopaperikasetin etuosa uuteen (1) seuraavien ohjeiden mukaisesti.

(1)	Nosta paperikasetin (2) sisällä olevaa metallilevyä varovasti ja pidä sitä ylhäällä.
(2)	Kun olet kohottanut metallilevyn, nosta uusi paperikasetin etuosa (1) paperikasetin eteen. Varmista, että sininen paperi-ilmaisinvipu (3) menee sisään aukosta (4).
(3)	Kun paperikasetin etuosa on asennettu oikein, päästä metallilevy irti. Sinisen vivun on oltava metallilevyn alla.

Kiinnitä uusi paperikasetin etuosa vakiopaperikasettiin ruuvaamalla kaksi ruuvia (jotka irrotettiin vaiheessa 4) takaisin. Aseta sitten paperit takaisin paperikasettiin ja aseta paperikasetti tukevasti takaisin laitteeseen.

Kytke laitteen sähköjohto takaisin pistorasiaan ja kytke sitten kaikki kaapelit ja puhelinjohto.

Kytke virta laitteen virtakytkimestä.

Aseta alakasetin paperikoko painamalla Menu, 1, 3, 3. Valitse A4, Letter, Legal, Executive, A5, B5, B6 tai Folio painamalla

tai

. Paina OK ja paina sitten Stop/Exit.

Windows^®:

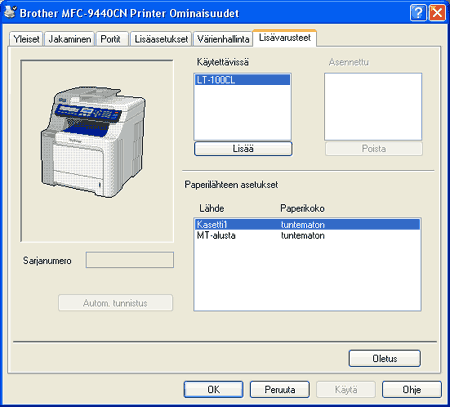

Valitse Käynnistä > Ohjauspaneeli > Tulostimet ja faksit (Windows 2000 Käynnistä > Asetukset >Tulostimet). Napsauta kirjoittimesi kuvaketta hiiren oikealla painikkeella ja valitse Ominaisuudet. Valitse Lisävarusteet-välilehti ja napsauta Autom. tunnistus. Kun lisäkasetti ja paperikoko on tunnistettu, napsauta Käytä.

Vinkki

Autom. tunnistus ei ole käytettävissä seuraavissa tilanteissa:

•	Laite on pois päältä.
•	Laitteessa on virhetila.
•	Laite on jaettu verkossa.
•	Kaapelia ei ole kytketty kunnolla laitteeseen.

Tällöin asennetut lisävarusteet voidaan lisätä manuaalisesti. Valitse asentamasi lisävaruste kohdassa Käytettävissä, napsauta Lisää ja napsauta sitten Käytä.

Macintosh^®:

Kirjoitinohjain on jo määritetty toimimaan alapaperikasetin kanssa. Lisätoimenpiteitä ei tarvita.
