Vastgelopen papier

Om vastgelopen papier te verwijderen, volgt u onderstaande stappen.

HEET

Wanneer u de machine pas hebt gebruikt, zijn sommige onderdelen in de machine erg heet. Wanneer u het frontdeksel of het achterpaneel van de machine opent, mag u NOOIT de onderdelen van de grijze zones in de afbeelding aanraken.

Opmerking

De namen van de papierladen worden als volgt op het LCD-scherm weergegeven:

•	Standaardpapierlade: lade1
•	Optionele onderlade: lade2
•	Multifunctionele lade: MP-lade

Papier is vastgelopen in de multifunctionele lade

Ga als volgt te werk als op het LCD-scherm Storing MP-lade wordt weergegeven:

Storing MP-lade

1	Verwijder het papier uit de MP-lade.
2	Verwijder vastgelopen papier uit en rondom de MP-lade.
3	Sluit de MP-lade. Open en sluit vervolgens het frontdeksel om de machine te resetten. Open de MP-lade opnieuw.
4	Blader de stapel papier door en plaats deze terug in de MP-lade.
5	Zorg er bij het plaatsen van papier in de MP-lade voor dat de stapel niet hoger komt dan de aanduidingen voor de hoogte op beide zijden van de lade.

Begin pagina

Papier is vastgelopen in lade 1 of lade 2

Ga als volgt te werk als op het LCD-scherm Vast in lade1 of Vast in lade2 wordt weergegeven.

Vast in lade1

Vast in lade2

1	Trek de papierlade volledig uit de machine.
2	Gebruik beide handen om het vastgelopen papier langzaam eruit te trekken.
3	Zorg ervoor dat het papier niet hoger komt dan de markering voor de maximale papierhoogte. Druk op de groene ontgrendeling van de papiergeleiders en verschuif de papiergeleiders voor het correcte papierformaat. Zorg dat de geleiders goed vastzitten.
4	Plaats de papierlade stevig terug in de machine.

Begin pagina

Papier is vastgelopen binnen de machine

Ga als volgt te werk als op het LCD-scherm Vast: binnenin wordt weergegeven.

Vast: binnenin

Trek de papierlade volledig uit de machine.

Gebruik beide handen om het vastgelopen papier langzaam eruit te trekken.

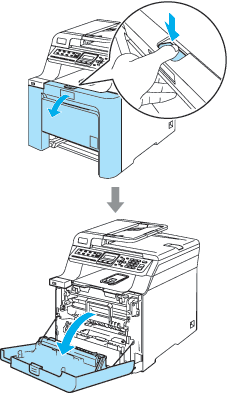

Druk op de ontgrendelknop van het frontdeksel en open het frontdeksel.

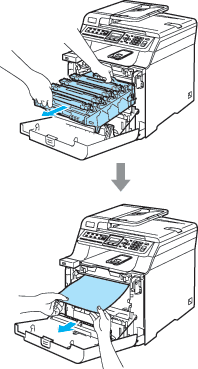

Houd de groene hendel van de drumeenheid vast. Til de drumeenheid op en trek deze zo ver mogelijk uit de machine.

Ontgrendel de grijze vergrendelingshendel (1) aan de linkerzijde van de machine. Til de voorzijde van de drumeenheid op en trek de eenheid aan de groene hendels volledig uit de machine.

Voorzichtig

	Gebruik de hendels van de drumeenheid om deze te tillen en dragen. Houd de drumeenheid NIET bij de zijkanten vast.
	We raden u aan de drumeenheid op een vlakke ondergrond te plaatsen die is beschermd met een stuk papier of een doek voor het geval u per ongeluk toner morst.
	Om te vermijden dat de machine wordt beschadigd door statische elektriciteit, mag u de in de afbeelding getoonde elektroden NIET aanraken.

Het vastgelopen papier kan worden verwijderd samen met het geheel van tonercartridge en drumeenheid, of het kan zijn dat hierdoor het papier wordt vrijgegeven zodat u het uit de opening voor de papierlade kunt trekken.

Plaats de drumeenheid als volgt terug in de machine.

(1)

Controleer of de grijze vergrendelingshendel (1) omhoog staat en plaats de drumeenheid in de machine. Duw de grijze vergrendelingshendel (1) naar beneden.
