NO utilice alcohol isopropílico para limpiar la ventana del escáner láser.
NO toque la ventana del escáner láser con los dedos.
1
Apague el equipo.
Desconecte todos los cables y desenchufe el cable de alimentación de la toma de corriente.
2
Pulse el botón de desbloqueo de la cubierta delantera y abra la cubierta delantera.
3
Agarre el tirador verde de la unidad de tambor. Levante la unidad de tambor y tire hacia afuera hasta que se detenga.
4

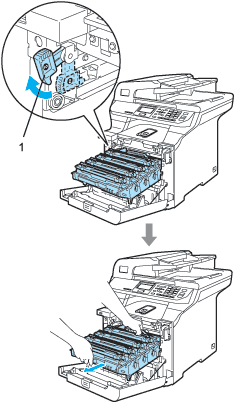

Suelte la palanca de bloqueo gris (1) que está en el lateral izquierdo del equipo. Levante la parte delantera de la unidad de tambor y saque completamente dicha unidad mediante los tiradores verdes de la misma.
SUPERFICIE CALIENTE
Inmediatamente después de haber utilizado el equipo, algunas piezas de su interior pueden estar muy calientes. Al abrir la cubierta delantera del equipo, NO toque las piezas que aparecen sombreadas en la ilustración.
Aviso
Asegúrese de que utiliza los tiradores de la unidad de tambor para levantarla. NO la levante agarrándola de los laterales.
Recomendamos que coloque la unidad de tambor en una superficie limpia y plana cubierta con un trozo de papel desechable por si se derrama el tóner accidentalmente.
Para evitar que el equipo resulte dañado por la electricidad estática, NO toque los electrodos indicados en la ilustración.
5
Limpie la ventana del escáner (1) con un paño limpio y sin pelusa.
6

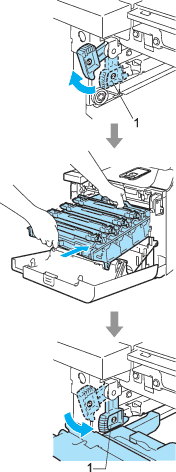

Vuelva a colocar la unidad de tambor en el equipo como se explica a continuación.
(1)
Asegúrese de que la palanca de bloqueo gris (1) está levantada y coloque la unidad de tambor en el equipo. Baje la palanca de bloqueo gris (1).
Nota
Cuando coloque la unidad de tambor en el equipo, encaje las guías verdes (1) del tirador de la unidad de tambor en las flechas verdes (2) a ambos lados del equipo.
(2)
Empuje la unidad de tambor hacia adentro hasta que se detenga.
7
Cierre la cubierta delantera del equipo.
8
Primero, vuelva a enchufar el cable de alimentación a la toma de corriente CA,
Aviso
SUPERFICIE CALIENTE
Nota
