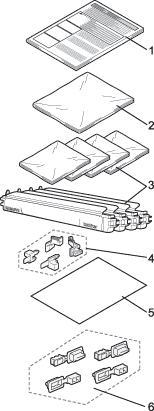

Apague el equipo. Desconecte todos los cables y desenchufe el cable de alimentación de la toma de corriente.

Baje la palanca de bloqueo del escáner para bloquearlo. Esta palanca está situada a la izquierda del cristal de escaneado.

Pulse el botón de desbloqueo de la cubierta delantera y abra la cubierta delantera.

Agarre el tirador verde de la unidad de tambor. Levante la unidad de tambor y tire hacia afuera hasta que se detenga.

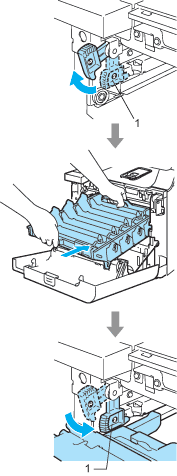

Suelte la palanca de bloqueo gris (1) que está en el lateral izquierdo del equipo. Levante la parte delantera de la unidad de tambor y saque completamente dicha unidad mediante los tiradores verdes de la misma.

Agarre el cartucho de tóner mediante el tirador y sáquelo de la unidad de tambor. Repita lo anterior para todos los cartuchos de tóner.

Fije la cubierta de protección naranja en cada uno de los cartuchos de tóner. Ponga los cartuchos de tóner en la bolsa de plástico en la que se encontraba originalmente el cartucho de tóner.

Sujete las partes verdes de la unidad de correa con ambas manos, levante la unidad de correa y tire hacia afuera.

Extraiga el tóner residuo del equipo mediante el tirador verde y póngalo en la bolsa de plástico incluida en la caja de cartón.

Vuelva a colocar la unidad de correa en el equipo. Haga coincidir la marca de la unidad de correa con la marca en el equipo. Presione el área verde de la unidad de correa para que quede inmovilizada en su lugar.

Introduzca el material de embalaje naranja original para bloquear la unidad de correa como se indica en la siguiente ilustración.

Ponga un papel (Carta o A4) en la unidad de correa para evitar dañar la unidad de correa.

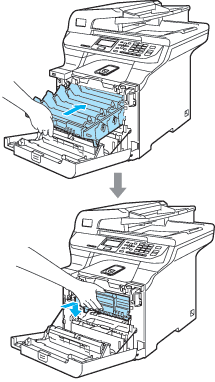

Vuelva a colocar la unidad de tambor en el equipo como se explica a continuación.

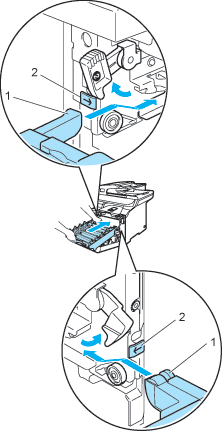

Introduzca el material de embalaje naranja original de la unidad de tambor como se indica en la siguiente ilustración y, a continuación, cierre la cubierta delantera.



Coloque la pieza de poliestireno señalada como “FRONT” (1) en la caja interior (3) para que la flecha (4) señale hacía ella. Coloque la pieza de poliestireno señalada como “REAR” en la caja interior para que la flecha (4) señale hacía ella.

Con al menos una persona más, coloque el equipo en la bolsa de plástico y, a continuación, en la caja inferior, haciendo coincidir la unidad señalada como “FRONT” con la parte delantera del equipo tal y como se indica en la ilustración en el paso 15.

Como se indica en la ilustración, ajuste las dos piezas de poliestireno señaladas como “FRONT” (4) a la pieza de cartón “FRONT” (7). Ajuste las piezas “REAR/L” (5) y “REAR/R” (6) a la izquierda y a la derecha de la pieza de cartón señalada como “REAR” (8).

Coloque las piezas de cartón ensambladas “FRONT” (1) y “REAR” (2) en la caja inferior en la parte delantera y trasera del equipo, tal y como se indica en la ilustración. Los soportes de poliestireno se ajustarán firmemente al equipo para sostenerlo.

Coloque la caja superior (1) sobre el equipo y la caja inferior. Haga coincidir los orificios de unión (2) de la caja superior con los orificios de unión (3) de la caja inferior.

Ponga las dos piezas de poliestireno de los cartuchos de tóner en la parte superior del equipo. Haga coincidir el lado derecho del equipo con la marca “RIGHT” en una de las piezas de poliestireno y el lado izquierdo del equipo con la marca “LEFT” en la otra pieza de poliestireno. Coloque los cartuchos de tóner en el poliestireno.

Ponga la bandeja de cartón (1) en la parte superior. Haga coincidir el lado delantero del equipo con las marcas de la bandeja de cartón.
Ponga el tóner residual en la parte derecha de la bandeja de cartón.

Ponga las cuatro uniones (1) en los orificios de la caja de cartón siguiendo los pasos A y B que se muestran a continuación.

Cierre la caja de cartón y péguela con cinta adhesiva.
