Imballaggio e spedizione dell’apparecchio

Se per qualunque motivo risultasse necessario spostare o spedire l'apparecchio, riconfezionare con cura l'apparecchio nell'imballo originale (Repacking) per evitare eventuali danni durante il trasporto. Se non viene correttamente imballato, l’apparecchio può subire danni. In tal caso la garanzia non copre i costi di riparazione/sostituzione dell’apparecchio. L'apparecchio deve essere assicurato presso il trasportatore.

Se l'apparecchio deve essere spedito, leggere le istruzioni in questa sezione sulla preparazione dell'apparecchio per il trasporto.

AVVERTENZA

	Una volta che l'apparecchio è stato impostato e utilizzato, NON si consiglia di spostarlo o di trasportarlo a meno che non sia strettamente necessario.
	Le stampanti laser a colori sono dispositivi di stampa complessi. Lo spostamento o il trasporto dell'apparecchio senza la rimozione appropriata delle forniture installate può provocare GRAVI danni all'apparecchio. Come risultato, l'apparecchio potrebbe non funzionare correttamente in seguito.
	Una preparazione dell'apparecchio per il trasporto non corretta in base alle istruzioni riportate in questa sezione potrebbe INVALIDARE LA GARANZIA.
	Per prevenire infortuni durante lo spostamento o il sollevamento di questo apparecchio, accertarsi di essere almeno in due nel sollevarlo. Attenzione a non schiacciarsi le dita quando si abbassa l'apparecchio.

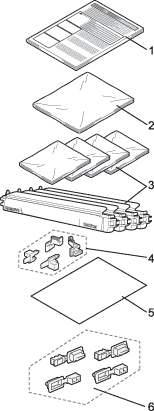

Verificare di essere in possesso dei seguenti componenti per eseguire il Repacking:

1.	Foglio di inserimento per Repacking
2.	Sacchetto in plastica per la confezione del toner di scarto
3.	Coperchio protettivo arancione e sacchetto in plastica contenente originariamente la cartuccia toner (4 pezzi)
4.	Materiale per il confezionamento originale arancione per bloccare il gruppo tamburo e la cinghia (4 pezzi)
5.	Un foglio di carta (Letter o A4) per proteggere il gruppo cinghia (preparato dall'utente)
6.	Giunti di collegamento cartoni (4 pezzi)

Reimballaggio dell'apparecchio

Spegnere l'alimentazione dell’apparecchio. Scollegare tutti i cavi e scollegare il cavo di alimentazione dalla presa elettrica.

Spingere in basso la leva di bloccaggio dello scanner. Questa leva si trova sul lato sinistro del piano dello scanner.

Premere il pulsante di rilascio del coperchio anteriore, quindi aprire il coperchio.

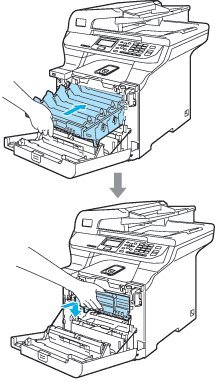

Afferrare la maniglia verde del gruppo tamburo. Sollevare il gruppo tamburo verso l'alto, quindi tirarlo fuori fino a quando non si arresta.

Rilasciare la leva di blocco grigia (1) posta sul lato sinistro dell'apparecchio. Sollevare la parte anteriore del gruppo tamburo ed estrarre completamente il gruppo tamburo dall'apparecchio mediante le impugnature verdi.

ATTENZIONE

Accertarsi di utilizzare le impugnature del gruppo tamburo per spostarlo. NON afferrare il gruppo tamburo dai lati.

ATTENZIONE

Si raccomanda di collocare il gruppo tamburo su una superficie piana pulita, appoggiata su un foglio di carta, da gettare dopo l'uso, per evitare lo spargimento accidentale del toner.

Afferrare la maniglia della cartuccia toner ed estrarre la cartuccia dal gruppo tamburo. Ripetere questa procedura per tutte le cartucce toner.

ATTENZIONE

Si raccomanda di collocare le cartucce toner su una superficie piana pulita, appoggiate su un foglio di carta, da gettare dopo l'uso, per evitare lo spargimento accidentale del toner.

Applicare la copertura protettiva arancione originale a ciascuna delle cartucce toner. Collocare ogni cartuccia toner nel sacchetto di plastica contenente originariamente la cartuccia.

ATTENZIONE

Si raccomanda di collocare le cartucce toner su una superficie piana pulita, appoggiate su un foglio di carta, da gettare dopo l'uso, per evitare lo spargimento accidentale del toner.

Mantenere le parti verdi del gruppo cinghia con ambedue le mani e sollevare il gruppo verso l'alto, quindi estrarlo.

ATTENZIONE

Si raccomanda di collocare il gruppo cinghia su una superficie piana pulita, appoggiato su un foglio di carta, da gettare dopo l'uso, per evitare lo spargimento accidentale del toner.

Rimuovere la vaschetta di recupero toner di scarto dall'apparecchio utilizzando la maniglia verde e collocarla nel sacchetto di plastica incluso nel cartone.

Rimontare il gruppo cinghia nell'apparecchio. Far corrispondere il segno

sul gruppo cinghia al segno

sull'apparecchio. Spingere sull'area verde del gruppo cinghia per bloccarlo in posizione.

Inserire il materiale per il confezionamento arancione originale per bloccare il gruppo cinghia come indicato nell'illustrazione.

Porre un pezzo di carta (letter o A4) sul gruppo cinghia per impedire danni al gruppo cinghia stesso.

Riposizionare il gruppo tamburo nell'apparecchio come segue.

(1)

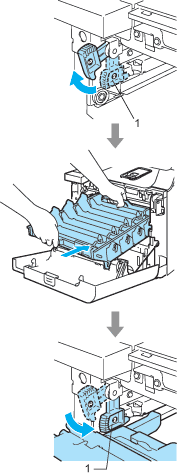

Accertarsi che la leva grigia di blocco (1) si trovi orientata verso l'alto quindi posizionare il gruppo tamburo nell'apparecchio. Spingere verso il basso la leva grigia di blocco (1).

Nota

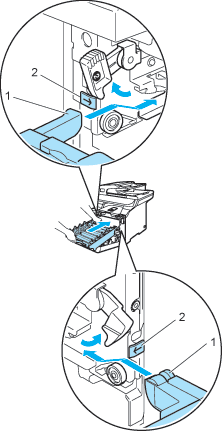

Quando viene posizionato il gruppo tamburo nell'apparecchio, far corrispondere le guide verdi (1) dell'impugnatura del gruppo tamburo alle frecce verdi (2) presenti su entrambi i lati dell'apparecchio.

(2)

Spingere indietro il gruppo tamburo fino in fondo.

Inserire il materiale per il confezionamento arancione originale per bloccare il gruppo tamburo come indicato nell'illustrazione, quindi chiudere il coperchio anteriore.

Nota

Si raccomanda di reimballare l'apparecchio su un tavolo o una scrivania.

Collocare la sezione di polistirolo contrassegnata con "ANTERIORE" (1) nella confezione di cartone inferiore (3), in maniera tale che l'intaglio a forma di freccia (4) punti verso di essa. Collocare la sezione di polistirolo contrassegnata con "REAR" nella confezione di cartone inferiore in maniera tale che l'intaglio a forma di freccia (4) sia rivolto lontano da essa.

Con l'ausilio di due persone, collocare l'apparecchio nell'involucro di plastica e quindi nel cartone inferiore, facendo corrispondere la sezione "FRONT" alla parte anteriore dell'apparecchio come indicato nell'illustrazione al punto 15.

Come indicato nell'illustrazione, adattare le due sezioni in schiuma contrassegnate con "FRONT" (4) alla sezione di cartone "FRONT" (7). Inserire le sezioni in schiuma "REAR/L" (5) e "REAR/R" (6) sulla sinistra e sulla destra della sezione di cartone "REAR" (8).

Collocare le sezioni di cartone assemblate "FRONT" (1) e "REAR" (2) nel cartone inferiore sulla parte anteriore e posteriore dell'apparecchio come indicato nell'illustrazione. I cuscinetti in schiuma devono trovarsi strettamente a contatto con l'apparecchio per supportarlo.

Collocare il cartone superiore (1) sull'apparecchio e sul cartone inferiore. Far corrispondere i fori di giunzione (2) del cartone superiore con quelli (3) del cartone inferiore.

Collocare i due pezzi di polistirolo espanso per le cartucce toner sulla parte superiore dell'apparecchio. Far corrispondere il lato destro dell'apparecchio all'indicatore "RIGHT" presente su uno dei pezzi di polistirolo espanso e il lato sinistro dell'apparecchio all'indicatore "LEFT" presente sull'altro pezzo di polistirolo espanso. Inserire le cartucce toner nel polistirolo espanso.

Posizionare il vassoio di cartone (1) in cima a tutto. Far corrispondere il lato anteriore dell'apparecchio ai contrassegni

sul vassoio di cartone.
Riporre la vaschetta di recupero toner sul lato destro del vassoio di cartone.

Posizionare i quattro giunti (1) nei fori del cartone come indicato dai punti A e B di seguito.

Chiudere il cartone e fissarlo con nastro da imballaggio.
