Sostituzione del gruppo tamburo

Codici materiali: DR-130CL

messaggio Sostituire parti Tamburo

Sostituire parti

Tamburo

L'apparecchio impiega un tamburo per creare immagini di stampa su carta. Se il display LCD mostra il messaggio Sostituire parti Tamburo, il tamburo sta arrivando alla fine della sua durata prevista ed è necessario acquistarne uno nuovo.

Anche se viene visualizzato il messaggio Sostituire parti Tamburo, è possibile continuare a stampare per un periodo di tempo limitato senza dover sostituire subito il tamburo. Tuttavia se si riscontra un deterioramento notevole della qualità di stampa (anche prima che venga visualizzato il messaggio Sostituire parti Tamburo), è necessario sostituire il tamburo. Pulire l'apparecchio quando si sostituisce il tamburo. (Consultare Pulizia dei vetri dello scanner.)

ATTENZIONE

Quando si smonta il gruppo tamburo, maneggiarlo con cura perché contiene toner. Pulire o rimuovere immediatamente con acqua fredda, dalle mani o dai vestiti, il toner che eventualmente esce dalla cartuccia.

Nota

Il tamburo fa parte del materiale di consumo e va sostituito periodicamente. Ci sono molti fattori che determinano la vita effettiva del tamburo, come temperatura, umidità, tipo di carta e di toner impiegati, numero di pagine per operazione di stampa. La vita stimata di un tamburo arriva fino a circa 17.000 pagine. Il numero di pagine effettivamente stampabili con lo stesso tamburo può essere significativamente inferiore a quello stimato. Il fabbricante non ha il controllo sui molti fattori che ne influenzano la durata, e non può pertanto garantire un numero minimo di pagine stampabili con lo stesso tamburo.

Inizio pagina

Sostituzione del gruppo tamburo

ATTENZIONE

Aprire la confezione di un nuovo gruppo tamburo immediatamente prima di installarlo. Inserire il vecchio gruppo tamburo nel sacchetto di plastica.

SUPERFICIE CALDA

Dopo l'utilizzo dell'apparecchio, alcune parti interne risultano bollenti. Aprendo il coperchio anteriore o il coperchio posteriore dell'apparecchio, NON toccare mai le parti ombreggiate nella figura.

Spegnere l'alimentazione dell’apparecchio. Premere il pulsante di rilascio del coperchio anteriore, quindi aprire il coperchio.

Afferrare la maniglia verde del gruppo tamburo. Sollevare il gruppo tamburo verso l'alto, quindi tirarlo fuori fino a quando non si arresta.

ATTENZIONE

	Si raccomanda di collocare separatamente il gruppo tamburo e le cartucce toner su una superficie piana pulita, appoggiati su un foglio di carta, da gettare dopo l'uso, per evitare lo spargimento accidentale del toner.
	Maneggiare con cura le cartucce toner. Pulire o rimuovere immediatamente con acqua fredda, dalle mani o dai vestiti, il toner che eventualmente esce dalla cartuccia.

Rilasciare la leva di blocco grigia (1) posta sul lato sinistro dell'apparecchio. Sollevare la parte anteriore del gruppo tamburo ed estrarre completamente il gruppo tamburo dall'apparecchio mediante le impugnature verdi.

Nota

Il tamburo usato deve essere smaltito secondo le disposizioni di legge, separatamente dai rifiuti domestici. Accertarsi di sigillare il tamburo in modo che la polvere di toner non fuoriesca. In caso di chiarimenti, contattare il servizio locale per lo smaltimento rifiuti. Togliere il gruppo tamburo dalla confezione solo prima di inserirlo nell’apparecchio.

ATTENZIONE

	Per evitare danni all'apparecchio a causa delle cariche statiche, NON toccare gli elettrodi indicati in figura.
	Accertarsi di utilizzare le impugnature del gruppo tamburo per spostarlo. NON afferrare il gruppo tamburo dai lati.
	Per evitare problemi con la qualità della stampa, NON toccare mai le parti ombreggiate nella figura.

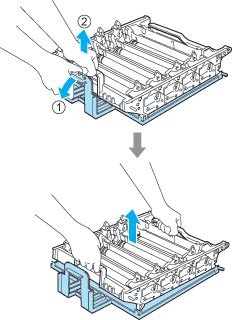

Utilizzando le maniglie colorate per estrarle, rimuovere le quattro cartucce toner dal gruppo tamburo.

Aprire la confezione del nuovo gruppo tamburo e rimuovere il coperchio protettivo.

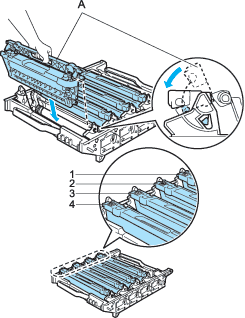

Mantenendo le cartucce toner per le loro impugnature colorate, reinserirle una dopo l'altra nei gruppi tamburo come indicato. Accertarsi di far corrispondere il colore della cartuccia toner all'etichetta dello stesso colore presente sul gruppo tamburo e accertarsi di ripiegare verso il basso l'impugnatura della cartuccia toner (A) una volta che questa si trova in posizione. Ripetere questa procedura per tutte le cartucce toner.

1.	C - Ciano
2.	M - Magenta
3.	Y - Giallo
4.	K - Nero

Riposizionare il gruppo tamburo nell'apparecchio come segue.

(1)

Accertarsi che la leva grigia di blocco (1) si trovi orientata verso l'alto quindi posizionare il gruppo tamburo nell'apparecchio. Spingere verso il basso la leva grigia di blocco (1).

Nota

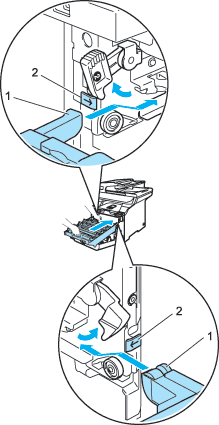

Quando viene posizionato il gruppo tamburo nell'apparecchio, far corrispondere le guide verdi (1) dell'impugnatura del gruppo tamburo alle frecce verdi (2) presenti su entrambi i lati dell'apparecchio.
