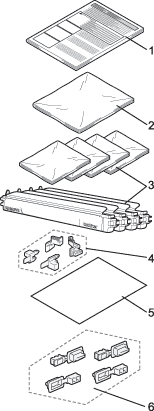

Mettez l’appareil hors tension. Déconnectez tous les câbles et débranchez le cordon d'alimentation de la prise électrique.

Poussez le levier de verrouillage du scanner vers le bas pour verrouiller celui-ci. Ce levier est situé à gauche de la vitre du scanner.

Appuyez sur le bouton de déverrouillage du capot avant, puis ouvrez le capot avant.

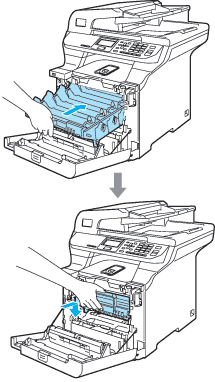

Tenez la poignée verte du tambour. Soulevez le tambour et tirez dessus au maximum.

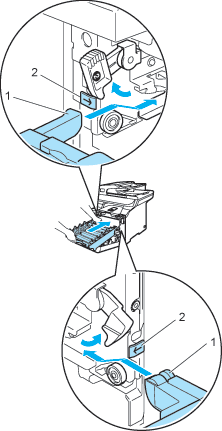

Libérez le levier de verrouillage gris (1) qui se trouve sur le côté gauche de l'appareil. Soulevez le panneau avant du tambour et retirez complètement le tambour de l'appareil à l'aide des poignées vertes de ce dernier.

Tout en tenant la cartouche de toner par sa poignée, retirez-la du tambour. Répétez cette opération pour toutes les cartouches de toner.

Fixez le couvercle de protection orange d'origine sur chaque cartouche de toner. Placez chaque cartouche de toner dans le sac en plastique d'emballage initial de la cartouche.

Tenez les pièces vertes de la courroie des deux mains, soulevez la courroie, puis retirez-la.

Retirez le bac de récupération du toner usagé de l'appareil à l'aide de la poignée verte et placez-le dans le sac plastique fourni dans le carton.

Réinstallez la courroie dans l'appareil. Faites correspondre le repère situé sur la courroie avec le repère sur l'appareil. Appuyez sur la zone verte de la courroie pour la verrouiller en place.

Insérez l'emballage d'origine orange pour maintenir la courroie comme illustré.

Placez une feuille de papier (lettre ou A4) sur la courroie pour ne pas l'endommager.

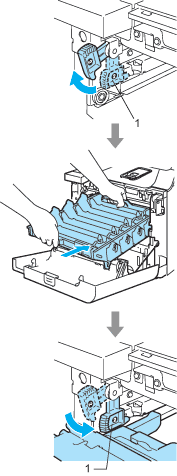

Remettez le tambour dans l'appareil comme suit.

Insérez l'emballage d'origine orange du tambour comme illustré, puis fermez le capot avant.



Placez le morceau de polystyrène portant le repère "FRONT" (1) dans le carton inférieur (3), de sorte que la flèche (4) soit dirigée vers lui. Placez le morceau de polystyrène portant le repère "REAR" dans le carton inférieur, de sorte que la flèche (4) en parte.

Placez l'appareil, en vous faisant aider d'une deuxième personne, dans le sac en plastique, puis dans le carton inférieur, le morceau de polystyrène ("FRONT") étant orienté à l'avant de l'appareil, comme illustré à l'étape 15.

Comme illustré, faites coïncider les deux morceaux de polystyrène portant le repère "FRONT" (4) avec le carton portant le repère "FRONT" (7). Faites coïncider les morceaux de polystyrène portant respectivement le repère "REAR/L" (5) et "REAR/R" (6) avec les bords gauche et droit du carton portant le repère "REAR" (8).

Placez les morceaux de carton portant les repères "FRONT" (1) et "REAR" (2) assemblés dans le carton inférieur à l'avant et à l'arrière de l'appareil, comme illustré. Les protections en polystyrène doivent bien s'adapter à l'appareil pour le soutenir.

Placez le carton supérieur (1) sur l'appareil et le carton inférieur. Alignez les orifices (2) du carton supérieur avec les orifices (3) du carton inférieur.

Posez les deux morceaux de polystyrène des cartouches de toner au-dessus de l'appareil. Alignez le côté droit avec le repère "RIGHT" figurant sur l'un des morceaux de polystyrène et le côté gauche de l'appareil avec le repère "LEFT" figurant sur l'autre morceau de polystyrène. Placez les cartouches de toner dans le polystyrène.

Placez le plateau en carton (1) sur le dessus. Alignez l'avant de l'appareil avec les repères situés sur le plateau en carton.
Placez le bac de récupération du toner usagé sur le côté droit du plateau en carton.

Insérez les quatre éléments de liaison (1) dans les orifices du carton comme illustré ci-dessous en suivant les étapes A et B.

Fermez le carton et scotchez-le.
