Для устранения замятия бумаги выполните операции, описанные в данном разделе.
ВАЖНАЯ ИНФОРМАЦИЯ
•
Убедитесь, что в устройство установлены как тонер-картридж, так и фотобарабан. Если фотобарабан не установлен или установлен неправильно, это может вызвать замятие бумаги в устройстве Brother.
•
Во избежание повреждения устройства статическим электричеством НЕ прикасайтесь к электродам, показанным на рисунке.
Примечание
•
Если сообщение об ошибке не исчезло, откройте и закройте переднюю крышку и крышку узла термозакрепления для сброса состояния устройства.
•
Ниже приведены названия лотков для бумаги, отображаемые на ЖКД.
•
Стандартный лоток для бумаги: лотке1
•
Многофункциональный лоток: ун.лотке
Замятие бумаги в обходном лотке
Если на ЖКД отображается сообщение Зам. в ун.лотке, выполните следующие действия.
1
Извлеките бумагу из обходного лотка.
2
Извлеките замятую бумагу из обходного лотка и смежных компонентов.
3
Нажмите Старт.
4
Выровняйте стопку бумаги и положите ее обратно в обходной лоток.
5
При загрузке бумаги в обходной лоток убедитесь в том, что уровень бумаги не превышает максимальные отметки высоты на обеих сторонах лотка.
Если на ЖКД отображается сообщение Замятие в лотке1, выполните следующие действия.
1
Полностью выдвиньте лоток для бумаги из устройства.
2
Двумя руками медленно вытяните замятую бумагу.
3
Убедитесь в том, что высота стопки бумаги не превышает отметку максимального уровня () лотка для бумаги. Удерживая нажатым синий фиксирующий рычаг направляющих бумаги, передвиньте направляющие в соответствии с форматом бумаги. Проверьте, что направляющие надежно зафиксированы в пазах.
Выключите аппарат с помощью выключателя электропитания. Отсоедините все кабели, затем отсоедините кабель питания от электрической розетки.
2
Полностью выдвиньте лоток для бумаги из устройства.
3
Двумя руками медленно вытяните замятую бумагу.
4
Нажмите кнопку фиксации передней крышки и откройте крышку.
ОСТОРОЖНО
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы аппарата некоторые внутренние его части остаются очень горячими. До устранения замятия бумаги подождите не менее 10 минут, чтобы аппарат остыл.
5

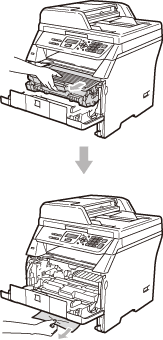

Медленно извлеките узел фотобарабана и картриджа. Замятая бумага может вытягиваться вместе с картриджем и фотобарабаном. Это может привести к освобождению бумаги, после чего бумагу можно извлечь из отверстия выходного лотка.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана и картриджа на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
Во избежание повреждения аппарата от статического электричества НЕ прикасайтесь к электродам, показанным на иллюстрации.
6
Установите блок фотобарабана и картриджей на место.
7
Закройте переднюю крышку.
8
Задвиньте лоток для бумаги в устройство до упора.
9
Сначала подключите шнур питания аппарата к электрической розетке, затем подключите все остальные кабели. Включите питание аппарата с помощью выключателя электропитания.
Бумага замята внутри узла фотобарабана и картриджа
1
Выключите аппарат с помощью выключателя электропитания. Отсоедините все кабели, затем отсоедините кабель питания от электрической розетки.
2
Нажмите кнопку фиксации передней крышки и откройте крышку.
ОСТОРОЖНО
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы аппарата некоторые внутренние его части остаются очень горячими. До устранения замятия бумаги подождите не менее 10 минут, чтобы аппарат остыл.
3
Медленно извлеките узел фотобарабана и картриджа.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана и картриджа на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
4
Нажмите вниз синий рычаг блокировки и извлеките тонер-картридж из фотобарабана.
Если в фотобарабане имеется замятая бумага, извлеките ее.
ВАЖНАЯ ИНФОРМАЦИЯ
•
Делать это следует аккуратно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой.
•
Во избежание снижения качества печати НЕ прикасайтесь к частям, выделенным на приведенных ниже рисунках.
5
Удалите всю замятую бумагу, если она осталась внутри фотобарабана.
6
Установите тонер-картридж обратно в фотобарабан до фиксации со щелчком. При правильной установке синий рычаг фиксатора автоматически поднимется.
7
Установите блок фотобарабана и картриджей на место.
8
Закройте переднюю крышку.
9
Сначала подключите шнур питания аппарата к электрической розетке, затем подключите все остальные кабели. Включите питание аппарата с помощью выключателя электропитания.
Выключите аппарат с помощью выключателя электропитания. Отсоедините все кабели, затем отсоедините кабель питания от электрической розетки.
2
Нажмите кнопку фиксации передней крышки и откройте крышку.
ОСТОРОЖНО
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы аппарата некоторые внутренние его части остаются очень горячими. До устранения замятия бумаги подождите не менее 10 минут, чтобы аппарат остыл.
3
Медленно извлеките узел фотобарабана и картриджа.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана и картриджа на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
4
Откройте заднюю крышку (задний выходной лоток).
5
Потяните на себя лапки, расположенные слева и справа, и откиньте крышку узла термического закрепления (1).
6
Вытяните замятую бумагу из узла термозакрепления.
7
Закройте крышку узла термозакрепления и заднюю крышку (задний выходной лоток).
8
Установите блок фотобарабана и картриджей на место.
9
Закройте переднюю крышку.
10
Сначала подключите шнур питания аппарата к электрической розетке, затем подключите все остальные кабели. Включите питание аппарата с помощью выключателя электропитания.
