Podle pokynů v této části odstraňte uvíznutý papír.
DŮLEŽITÉ
•
Ujistěte, že jste do zařízení nainstalovali tonerovou kazetu i fotoválec. Pokud jste nenainstalovali fotoválec nebo jste jej instalovali nesprávně, může to způsobit uvíznutí papíru v zařízení Brother.
•
Aby se zabránilo poškození zařízení statickou elektřinou, NEDOTÝKEJTE se elektrod uvedených na obrázku.
Poznámka
•
Pokud chybové hlášení nezmizí, otevřete a zavřete přední kryt a kryt fixační jednotky, abyste zařízení vynulovali.
•
Názvy zásobníků zobrazované na LCD displeji jsou následující:
•
Standardní zásobník papíru: zasob.1
•
Deskový podavač: zas.DP
Papír uvíznul v deskovém podavači
Pokud LCD displej zobrazuje Zasek. v zas.DP, postupujte dle následujících kroků:
1
Vyjměte papír z deskového podavače.
2
Vyjměte uvíznutý papír z oblasti deskového podavače.
3
Stiskněte tlačítko Start.
4
Papír dobře prolistujte a do deskového podavače znovu vložte.
5
Při vkládání papíru do deskového podavače se ujistěte, že papír je pod vodítky maximální výšky papíru na obou stranách podavače.
Pokud LCD displej zobrazuje Zasek. v zasob.1, postupujte dle následujících kroků:
1
Zásobník papíru zcela vytáhněte ze zařízeni.
2
Pomocí obou rukou opatrně vytáhněte uvíznutý papír.
3
Ujistěte se, že papír je pod značkou maximálního množství papíru () v zásobníku papíru. Stiskněte modrou páčku pro uvolnění vodítka papíru a zároveň posuňte vodítka papíru podle velikosti papíru. Ubezpečte se, že vodítka v drážkách sedí pevně..
Vypněte spínač zařízení. Odpojte všechny kabely a poté odpojte napájecí kabel z elektrické zásuvky.
2
Zásobník papíru zcela vytáhněte ze zařízeni.
3
Pomocí obou rukou opatrně vytáhněte uvíznutý papír.
4
Stiskněte tlačítko pro uvolnění předního krytu a otevřete přední kryt.
UPOZORNĚNÍ
VYSOKÁ TEPLOTA POVRCHU
Poté, co jste zařízení používali, mohou být některé vnitřní části zařízení velmi horké. Před odstraňováním uvízlého papíru vyčkejte nejméně 10 minut, aby se zařízení ochladilo.
5

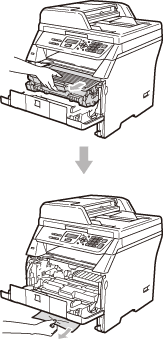

Pomalu vyjměte fotoválec a tonerovou kazetu. Uvíznutý papír lze vytáhnout společně s tonerovou kazetou a sestavou fotoválce nebo vytažením dojde k uvolnění papíru, takže jej můžete vytáhnout z otvoru pro zásobník papíru.
DŮLEŽITÉ
Doporučujeme, abyste fotoválec a tonerové kazety umístili na čistý, rovný povrch a podložili je papírem nebo látkou pro případ náhodného vysypání nebo rozprášení toneru.
Aby se zabránilo poškození zařízení statickou elektřinou, NEDOTÝKEJTE se elektrod uvedených na obrázku.
6
Zasuňte sestavu fotoválce a tonerové kazety zpět do zařízení.
7
Zavřete přední kryt.
8
Zásobník papíru zasuňte zpět do zařízení.
9
Nejprve zapojte napájecí kabel zařízení zpět do elektrické zásuvky a potom zapojte všechny kabely. Zapněte vypínač zařízení.
Vypněte spínač zařízení. Odpojte všechny kabely a poté odpojte napájecí kabel z elektrické zásuvky.
2
Stiskněte tlačítko pro uvolnění předního krytu a otevřete přední kryt.
UPOZORNĚNÍ
VYSOKÁ TEPLOTA POVRCHU
Poté, co jste zařízení používali, mohou být některé vnitřní části zařízení velmi horké. Před odstraňováním uvízlého papíru vyčkejte nejméně 10 minut, aby se zařízení ochladilo.
3
Pomalu vyjměte fotoválec a tonerovou kazetu.
DŮLEŽITÉ
Doporučujeme, abyste fotoválec a tonerové kazety umístili na čistý, rovný povrch a podložili je papírem nebo látkou pro případ náhodného vysypání nebo rozprášení toneru.
4
Zatlačte dolů zelenou páčku jezdce a vyjměte tonerovou kazetu z fotoválce.
Pokud je uvnitř fotoválce uvíznutý papír, vyjměte jej.
DŮLEŽITÉ
•
S tonerovou kazetou manipulujte opatrně. Pokud toner znečistí vaše ruce nebo oděv, ihned jej otřete nebo omyjte studenou vodou.
•
Abyste předešli problémům s kvalitou tisku, NEDOTÝKEJTE se částí, které jsou na obrázcích níže zvýrazněné.
5
Pokud je uvnitř fotoválce uvíznutý papír, vyjměte jej.
6
Zasouvejte tonerovou kazetu zpět do fotoválce, dokud ji neuslyšíte zacvaknout. Pokud je kazeta vložena správně, zajišťovací páčka se automaticky zvedne.
7
Zasuňte sestavu fotoválce a tonerové kazety zpět do zařízení.
8
Zavřete přední kryt.
9
Nejprve zapojte napájecí kabel zařízení zpět do elektrické zásuvky a potom zapojte všechny kabely. Zapněte vypínač zařízení.
Vypněte spínač zařízení. Odpojte všechny kabely a poté odpojte napájecí kabel z elektrické zásuvky.
2
Stiskněte tlačítko pro uvolnění předního krytu a otevřete přední kryt.
UPOZORNĚNÍ
VYSOKÁ TEPLOTA POVRCHU
Poté, co jste zařízení používali, mohou být některé vnitřní části zařízení velmi horké. Před odstraňováním uvízlého papíru vyčkejte nejméně 10 minut, aby se zařízení ochladilo.
3
Pomalu vyjměte fotoválec a tonerovou kazetu.
DŮLEŽITÉ
Doporučujeme, abyste fotoválec a tonerové kazety umístili na čistý, rovný povrch a podložili je papírem nebo látkou pro případ náhodného vysypání nebo rozprášení toneru.
4
Otevřete zadní kryt (zadní výstupní zásobník).
5
Zatáhněte jezdce na pravé a levé straně směrem k sobě a otevřete kryt fixační jednotky (1).
6
Vytáhněte uvíznutý papír z otvoru fixační jednotky.
7
Zavřete kryt fixační jednotky a zadní kryt (zadní výstupní zásobník).
8
Zasuňte sestavu fotoválce a tonerové kazety zpět do zařízení.
9
Zavřete přední kryt.
10
Nejprve zapojte napájecí kabel zařízení zpět do elektrické zásuvky a potom zapojte všechny kabely. Zapněte vypínač zařízení.
