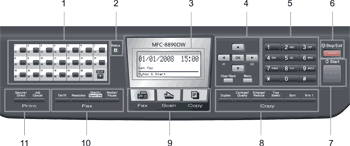

Prehľad ovládacieho panela

Modely MFC-8880DN a MFC-8890DW majú rovnaké tlačidlá.

Jednodotykové tlačidlá

Týchto 20 tlačidiel umožňuje okamžitý prístup k 40 vopred uloženým číslam.

Shift (Ďalší)

Podržaním umožňuje prístup k jednodotykovým číslam 21 až 40.

Indikátor stavu

Indikátor bliká a mení farbu v závislosti od stavu zariadenia.

LCD

Zobrazuje hlásenia, ktoré pomáhajú pri nastavení a používaní zariadenia.

Štvordielny indikátor zobrazuje aktuálnu úroveň bezdrôtového signálu v prípade používania bezdrôtového pripojenia.


	0			Max

Tlačidlá ponuky:

Umožňuje prístup do ponuky pre naprogramovanie nastavení v zariadení.

Clear/Back (Vymaž/Späť)

Slúži na odstránenie vložených dát a na zrušenie aktuálneho nastavenia.

Umožňuje uložiť nastavenia v zariadení.

Tlačidlá hlasitosti

alebo

Stlačením prechádzate možnosťami ponuky dozadu alebo dopredu. Stlačením zmeníte hlasitosť v režime faxu alebo v pohotovostnom režime.

alebo

Stlačením môžete prechádzať ponukami a možnosťami.

Číselná klávesnica

Tieto tlačidlá použite na vytáčanie telefónnych a faxových čísel a ako klávesnicu pri zadávaní údajov do zariadenia.

Tlačidlo # umožňuje dočasne prepínať režim vytáčania počas telefónneho hovoru z impulzného na tónový.

Stop/Exit (Stop/Koniec)

Zastaví činnosť alebo opustí ponuku.

Start (Štart)

Spúšťa odosielanie faxu, kopírovanie alebo skenovanie.

Tlačidlá Copy (Kopírovania)

Duplex (Obojstranná tlač)

Môžete kopírovať na obe strany papiera.

Contrast/Quality (Kontrast/Kvalita)

Umožňuje zmeniť kvalitu alebo kontrast ďalšej kópie.

Enlarge/Reduce (Zväčšenie/Zmenšenie)

Slúži na zmenšovanie alebo zväčšovanie kópií.

Tray Select (Výber zásobníka)

Umožňuje určiť, ktorý zásobník sa použije na ďalšiu kópiu.

Sort (Usporiadať)

Zoradí viacero kópií pomocou ADF.

N in 1 (Sútlač)

Môžete vybrať možnosť N na 1 a kopírovať 2 alebo 4 kópie na jednu stranu.

Tlačidlá režimu:

Fax

Slúži na prepnutie zariadenia do režimu Fax.

Scan (Sken)

Slúži na prepnutie zariadenia do režimu Skenovanie.

(Ďalšie podrobnosti o skenovaní nájdete v Príručke užívateľa programov na disku CD-ROM.)

Copy (Kopírovanie)

Slúži na prepnutie zariadenia do režimu Kopírovanie.

10.

Faxové a telefónne tlačidlá:

Tel/R

Toto tlačidlo sa používa na telefonickú konverzáciu po zdvihnutí externého slúchadla pri F/T pseudo-zvonení.

Ak ste pripojení k pobočkovej ústredni, môžete toto tlačidlo použiť na prístup k vonkajšej linke, na opakované volanie operátorovi alebo na prepojenie volania na inú klapku.

Resolution (Rozlíšenie)

Slúži na nastavenie rozlíšenia pri odosielaní faxu.

Search/Speed Dial (Vyhľadanie/Krátka voľba)

Umožňuje vyhľadať čísla uložené v pamäti. Taktiež umožňuje priamy prístup k číslam krátkej voľby podržaním tlačidla Shift (Ďalší) a stlačením tlačidla Search/Speed Dial (Vyhľadanie/Krátka voľba) a následným zadaním trojmiestneho čísla.

Redial/Pause (Opakovanie/Pauza)

Slúži na opakované vytočenie posledného volaného čísla. Tiež sa používa na vloženie pauzy pri programovaní čísiel rýchlej voľby alebo pri ručnom vytáčaní čísla.

11.

Tlačidlá Print (Tlač):

Secure/Direct (Zabezpečenie/Priama tlač)

Toto tlačidlo má dve funkcie:

•

Secure (Zabezpečenie)

Po zadaní štvormiestneho hesla môžete vytlačiť dáta uložené v pamäti. (Ďalšie podrobnosti o používaní tlačidla Zabezpečená nájdete v Príručke užívateľa programov na disku CD-ROM.)

Pri používaní funkcie Bezpečnostný funkčný zámok môžete prepnúť obmedzených užívateľov podržaním tlačidla Shift (Ďalší) pri stlačení tlačidla Secure/Direct (Zabezpečenie/Priama tlač). (Pozri Secure Function Lock 2.0.)

•

Direct (Priama tlač)

Umožňuje tlačiť dáta z pamäťovej jednotky USB Flash pripojenej priamo k zariadeniu. Tlačidlo Priama bude aktívne po pripojení pamäťovej jednotky USB Flash k USB konektoru zariadenia. (Pozri Tlač dát z pamäťovej jednotky USB Flash alebo digitálneho fotoaparátu s podporou režimu veľkokapacitného ukladania.)

Job Cancel (Zrušiť úlohu)

Zruší naprogramovanú tlačovú úlohu a vymaže ju z pamäti zariadenia.

Ak chcete zrušiť viacero tlačových úloh, podržte stlačené toto tlačidlo kým sa na LCD displeji nezobrazí správa Zrus. vs. ulohy.

Signalizácie indikátora stavu

Indikátor Status (Stav) (svetelná dióda) bliká a mení farbu v závislosti od stavu zariadenia.

Indikátor	Stav zariadenia	Popis
	Režim spánku	Sieťový vypínač je vypnutý alebo zariadenie je v režime spánku.
Zelený (bliká)	Zahrieva sa	Zariadenie sa zahrieva na tlač.
Zelený	Pripravené	Zariadenie je pripravené na tlač.
Žltý (bliká)	Prijímanie dát	Zariadenie prijíma dáta z počítača, spracúva dáta v pamäti alebo tlačí.
Žltý	V pamäti zostávajú údaje	V pamäti zariadenia zostali tlačové dáta.
Červený (bliká)	Servisná chyba	Postupujte podľa nasledujúcich krokov. 1. Vypnite sieťový vypínač. 2. Počkajte niekoľko sekúnd, a potom zariadenie znova zapnite a pokúste sa tlačiť znova. Ak nie je možné zrušiť chybu a po zapnutí zariadenia sa neustále zobrazuje signalizácia tej istej chyby, obráťte sa na predajcu značky Brother so žiadosťou o servis.
Červený	Kryt je otvorený	Predný kryt alebo kryt zapekacej jednotky je otvorený. Zatvorte kryt.
	Koniec životnosti tonera	Vymeňte tonerovú kazetu za novú.
	Chyba papiera	Do zásobníka vložte papier alebo odstráňte uviaznutý papier. Skontrolujte hlásenie na LCD displeji.
	Skener uzamknutý	Skontrolujte, či je páčka uzamknutia skenera uvoľnená.
	Iné	Skontrolujte hlásenie na LCD displeji.

Poznámka

Keď je sieťový vypínač vypnutý alebo zariadenie je v režime spánku, indikátor nesvieti.
