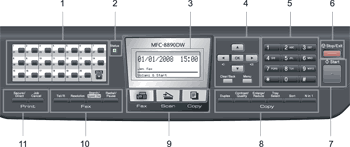

Přehled ovládacího panelu

Modely MFC-8880DN a MFC-8890DW mají stejné klávesy.

Tlačítka bleskové volby

Těchto 20 tlačítek umožňuje okamžitý přístup ke 40 dříve uloženým číslům.

Shift (Další)

Po stisknutí umožňuje přístup k číslům bleskové volby 21 až 40.

Stavová LED dioda

LED dioda bude blikat a měnit barvu v závislosti na stavu zařízení.

Displej LCD

Zobrazuje zprávy, které pomáhají při nastavení a používání zařízení.

Ukazatel se čtyřmi úrovněmi zobrazuje stávající sílu bezdrátového signálu pokud používáte bezdrátové připojení.


	0			Max

Tlačítka nabídky:

Umožňuje přístup do Nabídky pro naprogramování nastavení zařízení.

Clear/Back (Zrušit/Zpět)

Slouží k odstraňování vložených dat a ke zrušení aktuálního nastavení.

Umožňuje uložit nastavení v zařízení.

Tlačítka hlasitosti

nebo

Stisknutím procházejte volbami nabídky dozadu a dopředu. Stisknutím měňte hlasitost v režimu faxu nebo v pohotovostním režimu.

nebo

Stisknutím můžete procházet nabídky a možnosti.

Číselná klávesnice

Tato tlačítka použijte k vytáčení telefonních a faxových čísel a jako klávesnici k zadávání informací do zařízení.

Tlačítko # slouží k dočasnému přepnutí režimu vytáčení během volání z pulzního na tónový.

Stop/Exit (Stop/Konec)

Slouží k ukončení operace nebo ukončení nabídky.

Start

Umožňuje zahájit odesílání faxu, pořizování kopií nebo skenování.

Copy (Kopie) tlačítka:

Duplex

Pro kopírování na obě strany papíru si můžete zvolit režim Duplex.

Contrast/Quality (Kontrast/Kvalita)

Umožňuje měnit kvality nebo kontrast další kopie.

Enlarge/Reduce (Zvětšení/Zmenšení)

Slouží ke zmenšování nebo zvětšování kopií.

Tray Select (Výběr zásobníku)

Umožňuje změnit zásobník, který se použije pro následující kopii.

Sort (Třídění)

Třídí vícenásobné kopie pomocí ADF.

N in 1 (N na 1)

Pomocí funkce N na 1 můžete kopírovat 2 nebo 4 stránky na jednu stranu.

Tlačítka režimu:

Fax

Slouží k přepnutí zařízení do režimu Faxu.

Scan (Sken)

Slouží k přepnutí zařízení do režimu skenování.

(Další podrobnosti o skenování viz Příručka uživatele programů na disku CD-ROM.)

Copy (Kopie)

Slouží k přepnutí zařízení do režimu kopírování.

10.

Faxová a telefonní tlačítka:

Tel/R

Toto tlačítko se používá k zahájení telefonního hovoru po zvednutí externího sluchátka během pseudovyzvánění F/T.

Jste-li připojeni k ústředně PBX, můžete toto tlačítko použít pro přístup k vnější lince, pro opakované volání operátorovi nebo pro přepojení volání na jinou klapku.

Resolution (Rozlišení)

Slouží k nastavení rozlišení při odesílání faxu.

Search/Speed Dial (Vyhledání/Krátká volba)

Umožňuje vyhledávat číslo uložená v paměti. Umožňuje vám také přímou volbu čísla krátké volby, pokud přidržíte tlačítko Shift (Další) a stisknete tlačítko Search/Speed Dial (Vyhledání/Krátká volba) a poté zadáte třímístné číslo.

Redial/Pause (Opakování/Pauza)

Slouží k opakovanému vytočení posledního volaného čísla. Rovněž vkládá pauzu při programování čísel pamětí stanic nebo při ručním vytáčení čísla.

11.

Print (Tisk)tlačítka:

Secure/Direct (Zabezpečení/Přímý tisk)

Toto tlačítko má dvě funkce.

•

Secure (Zabezpečení)

Po zadání čtyřmístného hesla můžete vytisknout data uložená v paměti. (Další podrobnosti o používání tlačítka Zabezpečení viz Příručka uživatele programů na CD-ROM.)

Pokud používáte zámek zabezpečené funkce, omezené uživatele můžete přepnout přidržením tlačítko Shift (Další) a stisknutím tlačítka Secure/Direct (Zabezpečení/Přímý tisk). (Viz Bezpečnostní zámek funkcí 2.0.)

•

Direct (Přímý tisk)

Umožňuje vytisknout data z paměťové jednotky USB Flash, kterou připojíte přímo k zařízení. Tlačítko Přímý bude aktivní v okamžiku připojení paměťové jednotky USB Flash k přímého USB rozhraní zařízení. (Viz Tisk dat z paměťové jednotky USB Flash nebo z digitálního fotoaparátu podporujícího mass storage.)

Job Cancel (Zrušení úlohy)

Zruší naprogramovanou tiskovou úlohu a vymaže ji z paměti zařízení.

Chcete-li zrušit více tiskových úloh, podržte toto tlačítko stisknuté, dokud se na LCD displeji nezobrazí Zrus. vsech uloh.

Indikace LED diody

Status (Stav) LED dioda (elektroluminiscenční dioda) bude blikat a bude měnit barvu v závislosti na stavu zařízení.

LED	Stav zařízení	Popis
	Režim spánku	Spínač je vypnutý nebo zařízení se nachází v režimu spánku.
Zelená (bliká)	Zahřívání	Zařízení se před tiskem zahřívá
Zelená	Připraveno	Tiskárna je připravena k tisku.
Žlutá (bliká)	Příjem dat	Zařízení buď přijímá data z počítače, zpracovává data v paměti, nebo provádí tisk dat.
Žlutá	Paměť obsahuje data	Tisková data zůstávají v paměti zařízení.
Červená (bliká)	Servisní chyba	Postupujte podle následujících kroků: 1. Vypněte vypínač. 2. Počkejte několik sekund a poté vypínač zapněte a pokuste se tisknout. Pokud chyba nezmizí a i po opětovném zapnutí zařízení se stále objevuje stejné upozornění na servis, kontaktujte vašeho prodejce Brother za účelem servisu.
Červená	Otevřený kryt	Otevřený přední kryt nebo kryt fixační jednotky. Zavřete kryt.
	Konec životnosti toneru	Vyměňte tonerovou kazetu za novou.
	Chyba papíru	Vložte do zásobníku papír nebo odstraňte uvíznutý papír. Zkontrolujte hlášení na LCD displeji.
	Zámek skeneru	Zkontrolujte, že uzamykací páčka skeneru je uvolněná.
	Jiné	Zkontrolujte hlášení na LCD displeji.

Poznámka

Spínač je vypnutý nebo zařízení se nachází v režimu spánku; LED je vypnutá.
