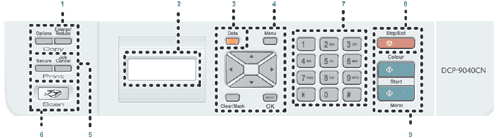

Prehľad ovládacieho panela

DCP-9040CN a DCP-9042CDN majú podobné ovládacie klávesy.
Grafika
1.
Tlačidlá Copy(Kopírovanie):
Options(Voľby)
Umožňuje dočasne zmeniť rôzne nastavenia kopírovania.
Enlarge/Reduce(Zväčšiť/Zmenšiť)
Slúži na zmenšovanie alebo zväčšovanie kópií.
2.
LCD
Zobrazuje hlásenia, ktoré pomáhajú pri nastavení a používaní zariadenia.
3.
Indikátor Data
Indikátor bude blikať v závislosti od stavu zariadenia.
4.
Tlačidlá ponuky:
Menu
Umožňuje prístup do ponuky pre naprogramovanie nastavení v zariadení.
Clear/Back(Vymazať/Späť)
Slúži na odstránenie vložených dát a na zrušenie aktuálneho nastavenia.
OK
Umožňuje uložiť nastavenia v zariadení.
Bsymbol.ltri alebo Bsymbol.rtri
Stlačením prechádzate možnosťami ponuky dozadu alebo dopredu.
Bsymbol.utri alebo Bsymbol.dtri
Stlačením môžete prechádzať ponukami a možnosťami.
5.
Tlačidlá Print(Tlač):
Secure(Zabezpečenie)
Po zadaní štvormiestneho hesla môžete vytlačiť dáta uložené v pamäti. (Ďalšie podrobnosti o používaní tlačidla Secure (Zabezpečenie) nájdete v Príručke užívateľa programov na disku CD-ROM.)
Job Cancel(Zrušiť úlohu)
Zruší naprogramovanú tlačovú úlohu a vymaže tlačové dáta z pamäte zariadenia.
6.
Scan (Sken)
Slúži na prepnutie zariadenia do režimu Skenovanie. (Ďalšie podrobnosti o skenovaní nájdete v Príručke užívateľa programov na disku CD-ROM.)
7.
Číselné tlačidlá
Použite na zadávanie textu.
8.
Stop/Exit(Stop/Koniec)
Zastaví činnosť alebo opustí ponuku.
9.
Start(Štart):
Colour(Farba)
Umožní vám spustiť plnofarebné kopírovanie.
Mono(Č/B)
Umožní vám spustiť čiernobiele kopírovanie.

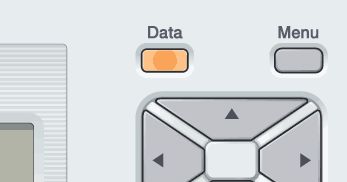

Signalizácia indikátora Data

Indikátor Data (LED: svetelná dióda) bliká, svieti alebo nesvieti podľa stavu zariadenia.
Grafika
Indikátor
Stav indikátora
Stav zariadenia
Popis
Grafika
Indikátor nesvieti.
Zariadenie je pripravené
Je vypnuté napájanie alebo v zariadení nie sú žiadne tlačové dáta.
Grafika
Indikátor svieti.
Zostávajúce dáta v pamäti
V pamäti zariadenia zostávajú tlačové dáta.
Grafika
Indikátor bliká.
Prijímanie dát
Zariadenie buď prijíma dáta z počítača, spracováva dáta v pamäti alebo tlačí.
