Если по каким-либо причинам необходимо перенести или транспортировать устройство, тщательно упакуйте его в оригинальную упаковку для предотвращения повреждений при перевозке. Неправильная упаковка устройства может привести к аннулированию гарантии. Устройство должно быть должным образом застраховано на период транспортировки.
Если предполагается транспортировка устройства, прочитайте в этом разделе инструкции по правильной подготовке устройства к транспортировке.
ПРЕДУПРЕЖДЕНИЕ
| | После настройки и начала эксплуатации устройства НЕ РЕКОМЕНДУЕТСЯ перемещать или транспортировать его; перемещение и транспортировка должны осуществляться только в случае крайней необходимости. |
| | Цветные лазерные принтеры представляют собой сложные печатные устройства. Перемещение или транспортировка устройства без правильного демонтажа установленных расходных материалов и элементов может привести к СЕРЬЕЗНЫМ повреждениям устройства. В результате возможно, что устройство впоследствии не будет функционировать правильно. |
| | Невыполнение инструкций по подготовке устройства к транспортировке, приведенных в этом разделе, может вызвать АННУЛИРОВАНИЕ ГАРАНТИИ. |
| | Во избежание травм переносить или поднимать данное устройство должны как минимум два человека. При опускании устройства будьте осторожны и не прищемите пальцы. |

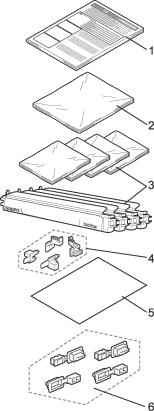

Для упаковки устройства необходимы следующие элементы:
| 1. | Вкладыш с инструкциями по упаковке |
| 2. | Пластиковый пакет для контейнера для отработанного тонера |
| 3. | Оранжевая защитная крышка и пластиковый пакет, в который был упакован тонер-картридж (по 4 шт.) |
| 4. | Оранжевые защитные элементы для упаковки блока фотобарабана и ленточного картриджа (4 шт.) |
| 5. | Лист бумаги (формат Letter или A4) для защиты ленточного картриджа (в комплект поставки не входит) |
| 6. | Упаковочные элементы (4 шт.) |
Упаковка устройства
| 1 | Выключите устройство, нажав на кнопку питания. Выньте вилку кабеля питания из розетки. |
| 2 | Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку. |
| 3 | Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора. |

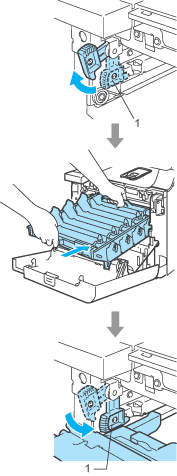

| 4 | Освободите серый фиксатор (1) на левой стороне устройства. Приподнимите блок фотобарабана и выдвиньте блок фотобарабана полностью из устройства, взявшись за зеленые ручки на блоке фотобарабана. ОСТОРОЖНО | | При переноске блока фотобарабана держите его за зеленые ручки. Не держите блок фотобарабана за боковые стороны. |
ОСТОРОЖНО | | Рекомендуется положить ленточный блок на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера. |
|
| 5 | Возьмитесь за ручку тонер-картриджа и вытяните картридж из блока фотобарабана. Повторите эту операцию для всех тонер-картриджей. ОСТОРОЖНО | | Рекомендуется положить тонер-картриджи на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера. |
|
| 6 | Наденьте оригинальную оранжевую защитную крышку на каждый тонер-картридж. Положите каждый тонер-картридж в пластиковый пакет, входящий в комплект упаковки. |
| 7 | Возьмитесь обеими руками за зеленые части ленточного картриджа, приподнимите картридж и выньте его. ОСТОРОЖНО | | Рекомендуется положить ленточный картридж на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера. |
|
| 8 | Снимите с устройства контейнер для отработанного тонера, взявшись за зеленую ручку, и положите его в пластиковый пакет, входящий в комплект поставки. |
| 9 | Установите ленточный картридж на место. Совместите метку  на ленточном картридже и метку  на устройстве. Нажмите на зеленую область ленточного картриджа и вставьте его на место. |
| 10 | Вставьте оригинальные оранжевые защитные элементы в ленточный картридж, как показано на рисунке. |
| 11 | Положите лист бумаги (формата Letter или A4) на ленточный картридж для предотвращения его повреждения. |

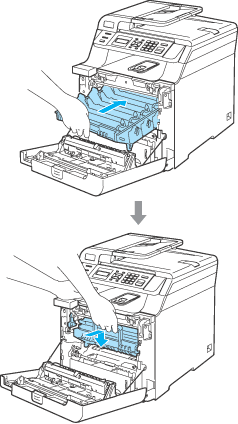

| 12 | Установите блок фотобарабана на место следующим образом. | (1) | Проверьте, что серый фиксатор (1) находится в верхнем положении, и установите блок фотобарабана на устройство. Опустите вниз серый фиксатор (1). | | (2) | Задвиньте блок фотобарабана на место до упора. |
|
| 13 | Вставьте оригинальные оранжевые защитные элементы в блок фотобарабана, как показано на рисунке и закройте переднюю крышку. |

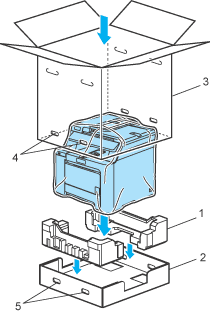

| 14 | Вместе с помощником положите устройство в пластиковый пакет и установите его на пенопластовые элементы (1) в нижней части коробки (2). Накройте устройство и нижнюю часть коробки верхней частью коробки (3). Совместите соединительные отверстия (4) верхней части коробки с соединительными отверстиями (5) нижней части коробки. |
| 15 | Сверху устройства положите два пенопластовых упаковочных элемента для тонер-картриджей. Совместите правую сторону устройства с отметкой "R" (Правый) на одном из пенопластовых элементов (1), а левую часть устройства — с отметкой "L" (Левый) на другом пенопластовом элементе (2). Уложите тонер-картриджи в пенопластовые элементы. |
| 16 | Положите сверху два картонных поддона (1). Совместите переднюю часть устройства с отметками  на картонном поддоне. Уложите контейнер для отработанного тонера в правой части картонного поддона. |
| 17 | Вставьте четыре соединительных элемента (1) в отверстия в коробке (два этапа A и B показаны на рисунке ниже). |
| 18 | Закройте коробку и надежно заклейте ее скотчем. |
Примечание
