Substituir a unidade do tambor

Número de artigo: DR-130CL

Mensagem de fim eminente do tambor

Fim tambor breve

O aparelho usa um tambor para criar as imagens imprimidas no papel. Se o LCD mostrar a mensagem Fim tambor breve, o tambor está a chegar ao fim da vida útil e deve comprar um novo.

Mesmo que o LCD mostre a mensagem Fim tambor breve, ainda poderá continuar, por algum tempo, a imprimir sem ter de substituir o tambor. No entanto, se existir uma deterioração notável na qualidade de impressão (mesmo antes de a mensagem Fim tambor breve aparecer), deve substituir o tambor. Deve limpar o aparelho quando substituir o tambor. (Consulte Limpeza das janelas do digitalizador a laser.)

AVISO

Quando retirar a unidade do tambor, manuseie-o cuidadosamente porque pode conter toner. Se o toner se espalhar nas suas mãos ou roupa, limpe ou lave imediatamente com água fria.

Nota

O tambor é um consumível e é necessário substituí-lo periodicamente. A vida útil do tambor é determinada por vários factores, tais como temperatura, humidade, tipo de papel e quanto toner usa para o número de páginas impressas por trabalho de impressão. A vida útil do tambor estima-se em aproximadamente 17.000 páginas. O número de páginas que o tambor pode imprimir pode ser ligeiramente inferior ao número previsto. Visto que não pode controlar os vários factores que determinam a vida útil do tambor, não é possível garantir o número mínimo de páginas que podem ser imprimidas pelo mesmo.

Topo da página

Substituir a unidade do tambor

AVISO

Desembrulhe uma nova unidade do tambor apenas quando chegar o momento de a instalar. Coloque o tambor usado num saco de plástico.

SUPERFÍCIE QUENTE

Depois de usar o aparelho, algumas das suas peças internas estão extremamente quentes. Quando abrir a tampa dianteira ou traseira do aparelho, NÃO toque nas peças assinaladas a sombreado na figura seguinte.

Desligue o interruptor do aparelho. Prima o botão de desbloqueio da tampa dianteira e, em seguida, abra a tampa dianteira.

Segure no manípulo verde da unidade do tambor. Levante a unidade do tambor e, em seguida, puxe-a para fora até que já não dê mais.

AVISO

	Sugerimos-lhe que coloque a unidade do tambor e os cartuchos do toner separadamente sobre uma superfície plana e limpa com um pedaço de papel descartável por baixo em caso de derrame ou salpico do toner.
	Manuseie o cartucho de toner com cuidado. Se o toner se espalhar nas suas mãos ou roupa, limpe ou lave imediatamente com água fria.

Solte o manípulo de bloqueio cinzento (1), situado no lado esquerdo do aparelho. Levante a parte dianteira da unidade do tambor e retire-a completamente para fora do aparelho, servindo-se dos manípulos verdes da unidade do tambor.

Nota

Elimine a unidade do tambor de acordo com os regulamentos locais, separadamente do lixo doméstico. Sele cuidadosamente o tambor de forma a evitar o derrame de pó. Se tiver dúvidas, ligue para os serviços de tratamento de lixo local.

AVISO

	Para evitar danos no aparelho provenientes da electricidade estática, NÃO toque nos eléctrodos apresentados na figura.
	Certifique-se de que utiliza os manípulos da unidade do tambor quando a transportar. NÃO segure a unidade do tambor pelos lados.
	Para evitar problemas na qualidade da impressão, NÃO toque nas zonas indicadas a sombreado nas ilustrações.

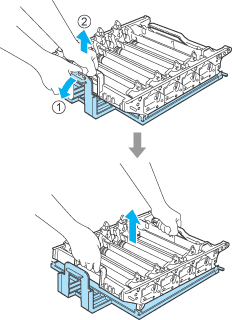

Servindo-se dos manípulos coloridos para levantá-los, retire os quatro cartuchos do toner da unidade do tambor.

Desembrulhe a nova unidade do tambor e retire a tampa protectora.

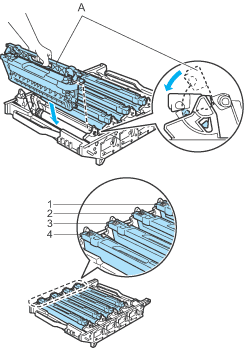

Segure nos cartuchos do toner servindo-se dos seus manípulos coloridos e insira-os um a um na unidade do tambor como é ilustrado. Certifique-se de que faz corresponder a cor do cartucho do toner à etiqueta da mesma cor na unidade do tambor e certifique-se também de que desce o manípulo do cartucho do toner (A) quando este estiver na sua posição. Repita estes passos para todos os cartuchos do toner.

1.	C - Cião
2.	M - Magenta
3.	A - Amarelo
4.	P - Preto

Coloque a unidade do tambor de novo no aparelho como é indicado a seguir.

(1)

Certifique-se de que o manípulo de bloqueio cinzento (1) está virado para cima e coloque a unidade do tambor no aparelho. Empurre para baixo o manípulo de bloqueio cinzento (1).

Nota

Quando colocar a unidade do tambor no aparelho, faça corresponder as guias verdes (1) do manípulo da unidade do tambor às setas verdes (2) que se encontram em ambos os lados do aparelho.
