Paperitukokset

Selvitä paperitukokset tämän osan ohjeiden mukaan.
KUUMA PINTA KUUMA PINTA
Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen, ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia.
Grafiikka
Vinkki Vinkki
Nestekidenäytössä paperikasettien nimet ovat seuraavat:
•
Vakiopaperikasetti: kasetti 1
•
Monitoimialusta: MT-alusta

Monitoimialustassa on paperitukos.

Jos nestekidenäytössä näkyy Tukos, MT-alusta, noudata seuraavia ohjeita:
Tukos, MT-alusta
1
Poista paperi monitoimialustasta.
2
Poista kaikki juuttunut paperi monitoimialustasta ja sen ympäriltä.
Grafiikka
3
Sulje MT-alusta. Nollaa sitten laite avaamalla etukansi ja sulkemalla se. Avaa MT-alusta uudestaan.
4
Leyhytä paperinippu ja aseta se sitten takaisin monitoimialustaan.
Grafiikka
5
Kun asetat paperia monitoimialustalle, varmista, että paperinippu jää molemmilla puolilla olevien enimmäismäärämerkkien alapuolelle.
Grafiikka
Sivun alkuun

Paperi on juuttunut paperikasettiin 1

Jos nestekidenäytössä näkyy Tukos, kasetti 1, noudata seuraavia ohjeita:
Tukos, kasetti 1
1
Vedä paperikasetti kokonaan ulos laitteesta.
Grafiikka
2
Vedä juuttunut paperi hitaasti ulos molemmin käsin.
Grafiikka
3
Varmista, että paperinippu jää yläreunan merkkien alapuolelle. Paina vihreää paperiohjaimien vapautusvipua ja siirrä paperiohjaimia samalla siten, että ne vastaavat paperikokoa. Tarkista, että ohjaimet ovat tukevasti kasetin aukoissa.
4
Työnnä paperikasetti kokonaan takaisin laitteeseen.
Sivun alkuun

Paperi on juuttunut laitteen sisälle

Jos nestekidenäytössä näkyy Tukos sisällä, noudata seuraavia ohjeita:
Tukos sisällä
1
Vedä paperikasetti kokonaan ulos laitteesta.
Grafiikka
2
Vedä juuttunut paperi hitaasti ulos molemmin käsin.
Grafiikka
3

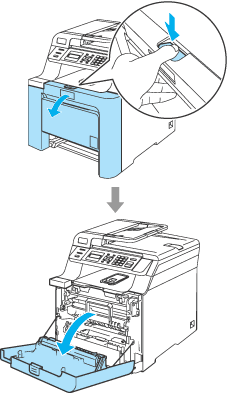

Paina etukannen avauspainiketta ja avaa etukansi.
Grafiikka
4
Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikköä ja vedä sitä sitten ulos, kunnes se pysähtyy.
Grafiikka
5
Vapauta laitteen vasemmalla puolella oleva harmaa lukitusvipu (1). Nosta rumpuyksikön etuosa ylös ja vedä rumpuyksikkö kokonaan ulos laitteesta käyttämällä rumpuyksikössä olevia vihreitä kahvoja.
Grafiikka
HUOMAUTUS HUOMAUTUS
Kun kannat rumpuyksikköä, pidä aina kiinni sen kahvoista. ÄLÄ pidä kiinni rumpuyksikön sivuista.
Grafiikka
Rumpuyksiköstä voi valua väriä, joten se kannattaa asettaa tasaiselle pinnalle, jolle on asetettu talouspaperia tai sanomalehti.
ÄLÄ koske alla olevassa kuvassa esitettyihin elektrodeihin, jotta staattinen sähkö ei vahingoittaisi laitetta.
Grafiikka
6

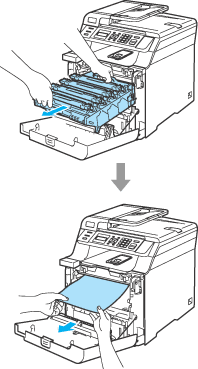

Juuttunut paperi voi tulla ulos laitteesta rummun ja värikasettiyksikön mukana, tai sen voi vetää ulos paperikasetin aukosta rummun ja värikasettiyksikön poistamisen jälkeen.
Grafiikka
7
Aseta rumpuyksikkö takaisin laitteeseen seuraavasti.
(1)
Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin laitteeseen. Paina harmaa lukitusvipu (1) alas.
Grafiikka
Vinkki Vinkki
Kun asetat rumpuyksikön takaisin laitteeseen, kohdista rumpuyksikön kahvan vihreät ohjaimet (1) laitteen molemmilla puolilla oleviin vihreisiin nuoliin (2).
Grafiikka
(2)
Työnnä rumpuyksikköä, kunnes se pysähtyy.
Grafiikka
8
Sulje laitteen etukansi.
Grafiikka
9
Työnnä paperikasetti kokonaan takaisin laitteeseen.
Sivun alkuun

Paperi on juuttunut laitteen takaosaan

Jos nestekidenäytössä näkyy Tukos takana, noudata seuraavia ohjeita:
Tukos takana
1
Paina kannen avauspainiketta ja avaa etukansi.
2
Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikköä ja vedä sitä sitten ulos, kunnes se pysähtyy.
Grafiikka
3
Avaa takakansi.
Grafiikka
4
Vedä oikean- ja vasemmanpuoleiset vihreät vivut alas kuvan osoittamalla tavalla ja taita sitten kiinnitysyksikön kansi (1) kiinni.
Grafiikka
KUUMA PINTA KUUMA PINTA
Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen, ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia.
Grafiikka
5
Vedä juuttunut paperi ulos kiinnitysyksiköstä varovasti molemmilla käsillä.
Grafiikka
6
Sulje kiinnitysyksikön kansi (1) ja nosta vasemmalla ja oikealla puolella olevat vihreät vivut.
Grafiikka
7
Sulje takakansi.
Grafiikka
8
Aseta rumpu ja värikasettiyksikkö takaisin laitteeseen.
Grafiikka
9
Sulje laitteen etukansi.
Grafiikka
Sivun alkuun

Paperitukos kasetin 1 alapuolella tai kiinnitysyksikössä
(vain DCP-9042CDN)

Jos nestekidenäytössä näkyy Tukos,dupleksil., noudata seuraavia ohjeita:
Tukos,dupleksil.
1
Vedä paperikasetti kokonaan ulos laitteesta ja tarkasta laitteen sisäosat.
Grafiikka
2
Jos laitteen sisällä ei ole paperitukosta, tarkasta paperikasetin alapuolelta.
Grafiikka
Vinkki Vinkki
ÄLÄ aseta paperikasettia takaisin tässä vaiheessa.
3
Jos paperikasetissa ei ole paperitukosta, avaa takakansi.
Grafiikka
4
Työnnä vasemmalla puolella olevaa harmaata vipua (1) oikealle.
Grafiikka
KUUMA PINTA KUUMA PINTA
Heti laitteen käytön jälkeen eräät sen sisällä olevat osat ovat äärimmäisen kuumia. Kun avaat laitteen etu- tai takakannen, ÄLÄ kosketa seuraavassa kuvassa merkittyjä osia.
Grafiikka
5
Vedä juuttunut paperi hitaasti ulos.
Grafiikka
6
Aseta vasemmalla puolella oleva harmaa vipu (1) takaisin alkuperäiseen asentoon.
Grafiikka
7
Sulje takakansi.
Grafiikka
8
Työnnä paperikasetti kokonaan takaisin laitteeseen.
Sivun alkuun
