Sustitución de unidad de tambor

Pedido Nº: DR-130CL

Mensaje de fin de tambor próximo

Fin tmbor pronto

El equipo utiliza una unidad de tambor para plasmar las imágenes sobre papel. Si en la pantalla LCD se muestra el mensaje Fin tmbor pronto, significa que la vida útil de la unidad de tambor está llegando a su fin y es conveniente comprar uno nuevo.

Aunque aparezca el mensaje Fin tmbor pronto en la pantalla LCD, podrá seguir imprimiendo durante algún tiempo antes de tener que sustituir la unidad de tambor. No obstante, si se produce un deterioro notable de la calidad de las copias impresas (incluso antes de que aparezca el mensaje Fin tmbor pronto), se debe sustituir la unidad de tambor. Al sustituir la unidad de tambor, limpie también el equipo. (Consulte Limpieza de la ventana del escáner láser).

AVISO

Al extraer la unidad de tambor, manipúlela con cuidado, ya que aún podría contener tóner. Si el tóner se derrama en las manos o prendas, límpielas o lávelas de inmediato con agua fría.

Nota

La unidad de tambor es un consumible que debe reemplazarse periódicamente. Existen numerosos factores que determinan la vida útil real del tambor, como la temperatura, la humedad, el tipo de papel y de tóner utilizados, y el número de páginas que se ha imprimido por cada tarea de impresión. La vida de tambor estimada es como máximo 17.000 páginas. El número real de páginas que podrá imprimir el tambor puede ser significativamente inferior a las estimaciones. Como no tenemos ningún control sobre los diversos factores que determinan la vida útil real del tambor, no podemos garantizar que imprimirá determinado número mínimo de páginas.

Parte superior de la página

Sustitución de la unidad de tambor

AVISO

Desembale una unidad de tambor nueva inmediatamente antes de instalarla. Coloque la unidad de tambor antigua en la bolsa de plástico.

SUPERFICIE CALIENTE

Inmediatamente después de haber utilizado el equipo, algunas piezas de su interior pueden estar muy calientes. Al abrir la cubierta delantera o la cubierta trasera del equipo, NO toque las piezas que aparecen sombreadas en la ilustración.

Apague el equipo. Pulse el botón de desbloqueo de la cubierta delantera y abra la cubierta delantera.

Agarre el tirador verde de la unidad de tambor. Levante la unidad de tambor y tire hacia afuera hasta que se detenga.

AVISO

	Recomendamos que coloque la unidad de tambor y los cartuchos de tóner por separado en una superficie limpia y plana cubierta con un trozo de papel desechable por si se derrama el tóner accidentalmente.
	El cartucho de tóner debe manipularse con todo cuidado. Si el tóner se derrama en las manos o prendas, límpielas o lávelas de inmediato con agua fría.

Suelte la palanca de bloqueo gris (1) que está en el lateral izquierdo del equipo. Levante la parte delantera de la unidad de tambor y saque completamente dicha unidad mediante los tiradores verdes de la misma.

Nota

El vertido de la unidad de tambor usada deberá realizarse cumpliendo las normas locales y separándola de los residuos domésticos. Asegúrese de guardar herméticamente la unidad de tambor para evitar que el polvo de tóner se derrame fuera de la misma. Consulte información sobre el particular a las autoridades locales.

AVISO

	Para evitar que el equipo resulte dañado por la electricidad estática, NO toque los electrodos indicados en la ilustración.
	Asegúrese de que utiliza los tiradores de la unidad de tambor para levantarla. NO la levante agarrándola de los laterales.
	Para evitar problemas de calidad de impresión, NO toque las piezas que aparecen sombreadas en las siguientes imágenes.

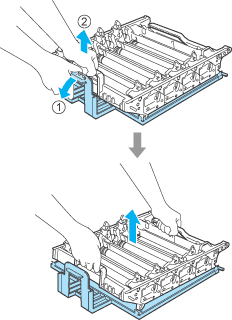

Utilice los tiradores de colores para levantarla y extraiga los cuatro cartuchos de tóner de la misma.

Desembale la unidad de tambor nueva y extraiga la cubierta de protección.

Utilice los tiradores de colores para levantar los cartuchos de tóner e insértelos uno a uno en la unidad de tambor como se muestra. Asegúrese de que el color de los cartuchos de tóner coinciden con el color de la etiqueta de la unidad de tambor y de que baja el tirador del cartucho de tóner (A) una vez que el cartucho de tóner está colocado en su sitio. Repita lo anterior para todos los cartuchos de tóner.

1.	C: Cian
2.	M: Magenta
3.	A: Amarillo
4.	N: Negro

Vuelva a colocar la unidad de tambor en el equipo como se explica a continuación.

(1)

Asegúrese de que la palanca de bloqueo gris (1) está levantada y coloque la unidad de tambor en el equipo. Baje la palanca de bloqueo gris (1).

Nota

Cuando coloque la unidad de tambor en el equipo, encaje las guías verdes (1) del tirador de la unidad de tambor en las flechas verdes (2) a ambos lados del equipo.
