Uvíznutí papíru

Papír uvízl v deskovém podavači

1	Vyjměte papír z deskového podavače.
2	Odstraňte veškerý uvíznutý papír z deskového podavače a jeho okolí.
3	Zavřete deskový podavač. Poté, abyste restartovali zařízení, otevřete přední kryt a opět jej zavřete. Znovu otevřete deskový podavač.
4	Štos papírů provětrejte a vložte jej zpět do deskového podavače.
5	Při vkládání papíru do deskového podavače se ujistěte, že papír na žádné straně nepřevyšuje vodítka maximální výšky papíru.

Horní část stránky

Papír uvízl v Zásobníku papíru 1

1
2	Uchopte uvíznutý papír oběma rukama a pomalu jej vytáhněte.
3	Ujistěte se, že papír nepřevyšuje značku maximálního množství papíru. Zatímco tlačíte na zelenou páčku pro uvolnění vodítek papíru posuňte vodítka papíru tak, aby odpovídala velikosti papíru. Ujistěte se, že jsou vodítka papíru pevně usazená v drážkách.
4	Zasuňte zásobník papíru pevně zpět do zařízení.

Horní část stránky

Papír uvízl uvnitř zařízení

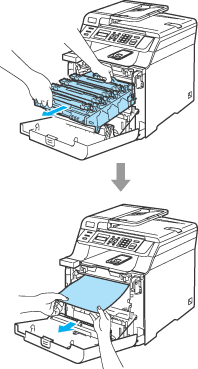

Uchopte uvíznutý papír oběma rukama a pomalu jej vytáhněte.

Uchopte zelený držák fotoválce. Zvedněte fotoválec a poté jej vytahujte, dokud nezastaví.

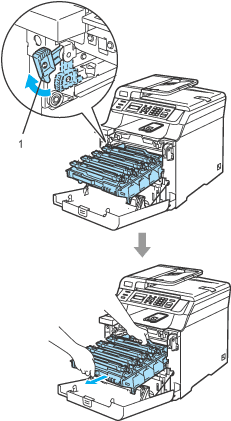

Uvolněte šedou uzamykací páčku (1), která se nachází na levé straně zařízení. Zvedněte přední část fotoválce a fotoválec pomocí zelených držáků umístěných na zařízení zcela vytáhněte ze zařízení.

Uvíznutý papír se může vytáhnout společně se sestavou tonerové kazety a fotoválce nebo se tím může papír uvolnit, takže ho budete moci vytáhnout z otvoru pro zásobník papíru.

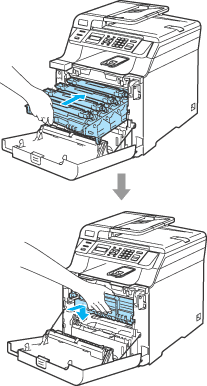

Následujícím způsobem vraťte fotoválec do zařízení.

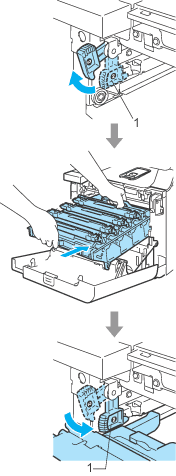

(1)	Ujistěte se, že je šedá uzamykací páčka (1) v horní poloze a vložte fotoválec do zařízení. Šedou uzamykací páčku (1) zatlačte dolů.
(2)	Zatlačte fotoválec do zařízení, dokud se nezastaví.

Zavřete přední kryt zařízení.

Zasuňte zásobník papíru pevně zpět do zařízení.

Horní část stránky

Papír je uvíznutý v zadní části zařízení

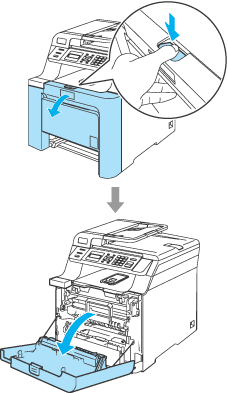

1
2	Uchopte zelený držák fotoválce. Zvedněte fotoválec a poté jej vytahujte, dokud nezastaví.
3	Otevřete zadní kryt.
4	Zatlačte dolů dvě zelené páčky - jednu na levé a jednu na pravé straně, jak vidíte na obrázku níže a poté sklopte kryt fixační jednotky (1).
5	Oběma rukama opatrně vytáhněte uvíznutý papír z fixační jednotky.
6	Zavřete kryt fixační jednotky (1) a zvedněte dvě zelené páčky - jednu na levé a jednu na pravé straně.
7	Zavřete zadní kryt.
8	Zasuňte sestavu fotoválce a tonerové kazety zpět do zařízení.
9

Horní část stránky

Papír uvízl pod Zásobníkem papíru 1 nebo ve fixační jednotce
(pouze model DCP-9042CDN)

Pokud se na LCD displeji objeví Zasek. v duplexu, postupujte podle následujících kroků:

Zasek. v duplexu

Papír zcela vytáhněte ze zařízení a zkontrolujte vnitřek zařízení.

Pokud není papír zachycen uvnitř zařízení, podívejte se pod zásobník papíru.

Poznámka

V tuto chvíli NEVRACEJTE zásobník papíru zpět.

Pokud papír není zachycen v zásobníku papíru, otevřete zadní kryt.

Zatlačte šedou páčku na levé straně (1) směrem doprava.

HORKÝ POVRCH

Krátce po používání zařízení jsou některé vnitřní součásti zařízení velice horké. Po otevření předního nebo zadního krytu zařízení se nikdy NEDOTÝKEJTE částí, které jsou na obrázcích zvýrazněné.

Pomalu vytáhněte uvíznutý papír.

Šedou páčku na levé straně (1) vraťte do původní polohy.

Zavřete zadní kryt.

Zasuňte zásobník papíru pevně zpět do zařízení.

Horní část stránky
