更换转印带单元

更换转印带单元

订购号： BU-100CL

更换转印带单元信息

转印带单元用尽后，液晶显示屏显示以下信息。看到此信息时，您必须更换转印带单元：

Change Belt Unit

注意

	请勿触摸转印带单元表面。一旦触摸，将使打印质量下降。
	由于没有正确处理转印带单元而导致的损坏不在保修范围之内。

更换转印带单元

1

关闭设备的电源开关。按下前盖释放按钮，然后打开前盖。

2

握住硒鼓单元的绿色把手。向上提起硒鼓单元，然后将其拉出，直至其停止。

3

释放设备左侧的灰色锁定杆(1)。握住硒鼓单元的绿色把手，抬起硒鼓单元的前部将其从设备中完全拉出。

注意

	搬运硒鼓单元时，握住其两端的把手。请勿握住硒鼓单元的两边。
	我们建议您将硒鼓单元放置在一张易处理且表面干净平滑的纸上，以防墨粉泼洒出来。
	为防止静电损坏设备，请勿触摸图例中所示的电极。

4

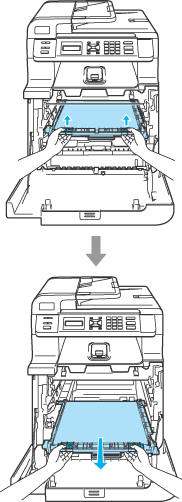

用双手握住转印带单元的绿色部分并提起转印带单元，然后将其拉出。

注意

我们建议您将转印带单元放置在一张易处理且表面干净平滑的纸上，以防墨粉泼洒出来。

5

打开新转印带单元的包装并移除保护盖和保护纸。

6

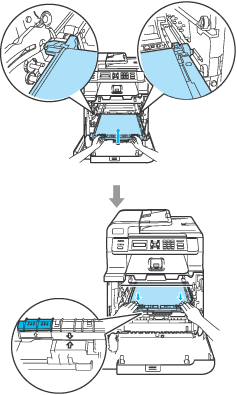

将转印带单元装回设备中。对准转印带单元上的

标记与设备上的

标记。在转印带单元的绿色部分施加压力，使其卡入到位。

7

如下图所示将硒鼓单元装回设备。

(1)

确保灰色锁定杆(1)处于向上的位置，并且将硒鼓单元装入设备。然后按下灰色锁定杆(1)。

注释

将硒鼓单元装入设备时，请将硒鼓单元把手的绿色导块(1)对准设备两边的绿色箭头(2)。

(2)

将硒鼓单元推入直至其卡入到位。

8

合上设备前盖。

更换新的转印带单元后，您必须遵循以下步骤重置转印带单元计数器：

9

打开设备的电源开关。

10

按功能键，然后按数字5、5。

菜单中仅出现需要重设的零件计数器。

Machine Info.

5.Reset Menu

11

按

或

键选择Belt Unit (转印带单元)。

按OK键。

12

按数字1重置转印带单元计数器。

13

按停止/退出键。
