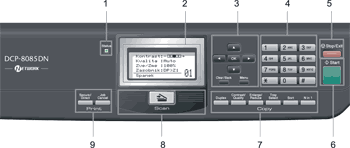

Přehled ovládacího panelu

Stavová LED dioda

LED dioda bude blikat a měnit barvu v závislosti na stavu zařízení.

Displej LCD

Zobrazuje zprávy, které pomáhají při nastavení a používání zařízení.

Tlačítka nabídky:

Umožňuje přístup do Nabídky pro naprogramování nastavení zařízení.

Clear/Back (Zrušit/Zpět)

Slouží k odstraňování vložených dat a ke zrušení aktuálního nastavení.

Umožňuje uložit nastavení v zařízení.

nebo

Stisknutím procházejte volbami nabídky dozadu a dopředu.

nebo

Stisknutím můžete procházet nabídky a možnosti.

Číselné klávesy

Pomocí těchto kláves zadávejte text.

Stop/Exit (Stop/Konec)

Slouží k ukončení operace nebo ukončení nabídky.

Start

Umožňuje zahájit pořizování kopií nebo skenování.

Copy (Kopie) tlačítka:

Duplex

Pro kopírování na obě strany papíru si můžete zvolit režim Duplex.

Contrast/Quality (Kontrast/Kvalita)

Umožňuje měnit kvality nebo kontrast další kopie.

Enlarge/Reduce (Zvětšení/Zmenšení)

Slouží ke zmenšování nebo zvětšování kopií.

Tray Select (Výběr zásobníku)

Umožňuje změnit zásobník, který se použije pro následující kopii.

Sort (Třídění)

Třídí vícenásobné kopie pomocí ADF.

N in 1 (N na 1)

Pomocí funkce N na 1 můžete kopírovat 2 nebo 4 stránky na jednu stranu.

Scan (Sken)

Slouží k přepnutí zařízení do režimu skenování.

(Další podrobnosti o skenování viz Příručka uživatele programů na disku CD-ROM.)

Tlačítka tisku

Secure/Direct (Zabezpečení/Přímý tisk)

Toto tlačítko má dvě funkce.

•

Secure (Zabezpečení)

Po zadání čtyřmístného hesla můžete vytisknout data uložená v paměti. (Další podrobnosti o používání tlačítka Zabezpečení viz Příručka uživatele programů na CD-ROM.)

Pokud používáte zámek zabezpečené funkce, omezené uživatele můžete přepnout přidržením tlačítko

a stisknutím tlačítka Secure/Direct (Zabezpečení/Přímý tisk). (Viz Bezpečnostní zámek funkcí 2.0.)

•

Direct (Přímý tisk)

Umožňuje vytisknout data z paměťové jednotky USB Flash. Tlačítko Přímý bude aktivní v okamžiku připojení paměťové jednotky USB Flash k přímého USB rozhraní zařízení. (Viz Tisk dat přímo z paměťové jednotky USB Flash nebo z fotoaparátu podporujícího funkci mass storage (velkokapacitní paměť).)

Job Cancel (Zrušení úlohy)

Zruší naprogramovanou tiskovou úlohu a vymaže ji z paměti zařízení.

Chcete-li zrušit více tiskových úloh, podržte toto tlačítko stisknuté, dokud se na LCD displeji nezobrazí Zrus. vsech uloh.

Indikace LED diody

Status (Stav) LED dioda (elektroluminiscenční dioda) bude blikat a bude měnit barvu v závislosti na stavu zařízení.

LED	Stav zařízení	Popis
	Režim spánku	Spínač je vypnutý nebo zařízení se nachází v režimu spánku.
Zelená (bliká)	Zahřívání	Zařízení se před tiskem zahřívá.
Zelená	Připraveno	Tiskárna je připravena k tisku.
Žlutá (bliká)	Příjem dat	Zařízení buď přijímá data z počítače, zpracovává data v paměti, nebo provádí tisk dat.
Žlutá	Paměť obsahuje data	Tisková data zůstávají v paměti zařízení.
Červená (bliká)	Servisní chyba	Postupujte podle následujících kroků: 1. Vypněte vypínač. 2. Počkejte několik sekund a poté vypínač zapněte a pokuste se tisknout. Pokud chyba nezmizí a i po opětovném zapnutí zařízení se stále objevuje stejné upozornění na servis, kontaktujte vašeho prodejce Brother za účelem servisu.
Červená	Otevřený kryt	Otevřený přední kryt nebo kryt fixační jednotky. Zavřete kryt.
	Konec životnosti toneru	Vyměňte tonerovou kazetu za novou.
	Chyba papíru	Vložte do zásobníku papír nebo odstraňte uvíznutý papír. Zkontrolujte hlášení na LCD displeji.
	Zámek skeneru	Zkontrolujte, že uzamykací páčka skeneru je uvolněná.
	Jiné	Zkontrolujte hlášení na LCD displeji.

Poznámka

Spínač je vypnutý nebo zařízení se nachází v režimu spánku; LED je vypnutá.
