4 Wireless-Konfiguration für Windows®

Im Modus Infrastruktur konfigurieren

Für Windows® 2000 Professional/XP oder Windows Vista™

 WICHTIG

Wenn Sie die Wireless-Einstellungen Ihres Gerätes erst kürzlich konfiguriert haben, dann müssen Sie die LAN-Einstellungen für das Netzwerk zurücksetzen, um die Wireless-Einstellungen erneut bearbeiten zu können. Drücken Sie Menü(Menu), Bsymbol.utri oder Bsymbol.dtri zur Auswahl von LAN, Werkseinstell. Wählen Sie anschließend Ja, um die Änderungen anzunehmen. Das Gerät startet automatisch neu.
1
Schließen Sie das Netzkabel an und schalten Sie das Gerät ein.
Grafik
2
Schalten Sie den Computer ein.
Hinweis Hinweis

Falls Sie eine Personal Firewall nutzen, müssen Sie diese vor dem Konfigurieren deaktivieren. Sobald Sie nach der Installation sicher sind, dass Sie drucken können, können Sie die Software wieder aktivieren.
3
Legen Sie die beiliegende CD-ROM in das CD-ROM-Laufwerk. Erscheint das Fenster mit dem Modellnamen, wählen Sie Ihr Gerät. Erscheint das Sprach-Fenster, wählen Sie Ihre Sprache.
4
Das Hauptmenü der CD-ROM wird angezeigt. Klicken Sie auf Andere Treiber/Dienstprogramme installieren.
Bildschirm
Hinweis Hinweis

Wenn das Hauptmenü-Fenster nicht angezeigt wird, dann öffnen Sie die start.exe mit Windows® Explorer aus dem Hauptordner auf der CD-ROM von Brother.
5
Klicken Sie auf WLAN Setup-Assistent.
Bildschirm
6
Wählen Sie Manuell und klicken Sie anschließend auf Weiter.
Bildschirm
7

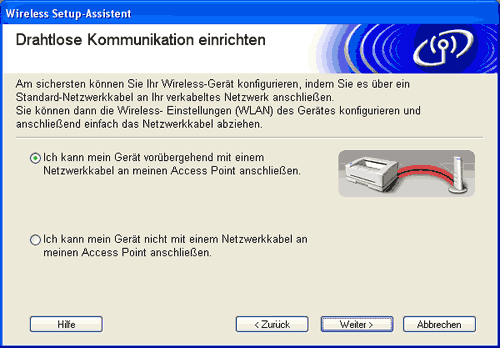

Ihr Brother-Wireless-Gerät sollte zum Konfigurieren vorübergehend mit einem Netzwerkkabel direkt an einen freien Port Ihres Access Points, Hubs oder Routers angeschlossen werden.
•
Wenn Sie das Gerät vorübergehend mit einem Netzwerkkabel verbinden:
Wählen Sie Ich kann mein Gerät vorübergehend mit einem Netzwerkkabel an meinen Access Point anschließen und klicken Sie anschließend auf Weiter.
Gehen Sie in diesem Fall zu 8.
•
Wenn Sie über kein Netzwerkkabel verfügen oder das Brother-Wireless-Gerät nicht vorübergehend an Ihren Access Point anschließen können:
Wählen Sie Ich kann mein Gerät nicht mit einem Netzwerkkabel an meinen Access Point anschließen und klicken Sie anschließend auf Weiter.
Gehen Sie in diesem Fall zu 10.
Bildschirm
8

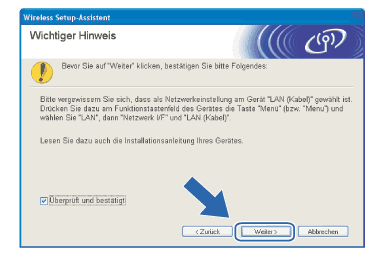

Lesen Sie den Text unterhalb von Wichtiger Hinweis und klicken Sie dann auf Weiter.
Bildschirm
9

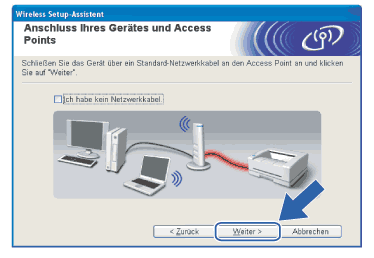

Verbinden Sie das Brother-Wireless-Gerät mit einem Netzwerkkabel an Ihren Access Point und klicken Sie anschließend auf Weiter. Fahren Sie mit Schritt 14 fort.
Bildschirm
Grafik
10

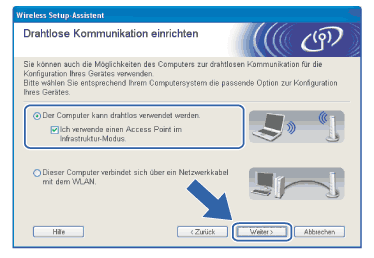

Wenn Sie Der Computer kann drahtlos verwendet werden wählen, dann markieren Sie das Kontrollkästchen Ich verwende einen Access Point im Infrastruktur-Modus. Klicken Sie anschließend auf Weiter. Fahren Sie mit Schritt 11 fort.
Bildschirm
Wenn Sie einen verkabelten Computer nutzen, dann wählen Sie Dieser Computer verbindet sich über ein Netzwerkkabel mit dem WLAN und konfigurieren Sie über das Funktionstastenfeld die Wireless-Einstellungen. Klicken Sie auf Weiter und befolgen Sie die auf dem Bildschirm erscheinenden Anweisungen, um das Einrichten fertig zu stellen. Siehe Setup-Assistent des Funktionstastenfelds nutzen.
Bildschirm
11
Lesen Sie den Text unterhalb von Wichtiger Hinweis und klicken Sie dann auf Weiter.
Bildschirm
12
Sie müssen die Wireless-Einstellungen Ihres Computers vorübergehend ändern. Befolgen Sie die Anweisungen auf dem Bildschirm. Bitte notieren Sie sorgfältig alle Einstellungsangaben wie SSID-Name oder den eingestellten Kanal Ihres Computers. Sie benötigen diese Einstellungsangaben, um Ihren Computer wieder auf die ursprünglichen Standardwerte zurückzusetzen.
Bildschirm
Einstellpunkte
Aktuelle Wireless-Einstellungen Ihres Computers
Kommunikationsmodus (Infrastruktur/Ad-hoc)

Kanal

Netzwerkname (SSID/ESSID)

Authentifizierungsmethode (Offenes System/Shared Key)

Verschlüsselungsmodus (Keiner/WEP/WPA/WPA2-PSK)

Key

13
Um mit dem noch nicht konfigurierten Wireless-Gerät zu kommunizieren, ändern Sie die Wireless-Einstellungen Ihres Computers vorübergehend zu den angezeigten Standardeinstellungen des Gerätes. Klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis
•
Wenn nach dem Ändern der Wireless-Einstellungen eine Aufforderung zum Neustart Ihres Computers angezeigt wird, dann starten Sie Ihren Computer neu. Gehen Sie anschließend zurück zu Schritt 4 und fahren Sie mit dem Installieren fort (überspringen Sie dabei Schritt 11, 12 und 13).
•
Für Windows® XP Service Pack 2: Gehen Sie zum vorübergehenden Ändern der Wireless-Einstellungen Ihres Computers folgendermaßen vor:
(1)
Klicken Sie auf Start und dann auf Systemsteuerung.
(2)
Klicken Sie auf Netzwerkverbindungen.
(3)
Klicken Sie mit der rechten Maustaste auf Drahtlose Netzwerkverbindung. Klicken Sie auf Verfügbare drahtlose Netzwerke anzeigen.
(4)
In der Liste wird Ihr Wireless-Gerät von Brother angezeigt. Wählen Sie SETUP und klicken Sie auf Verbindung herstellen.
(5)
Überprüfen Sie den Status der drahtlosen Netzwerkverbindung. Es kann ein paar Minuten dauern, bis die IP-Adresse von 0.0.0.0 zu 169.254.x.x geändert und angezeigt wird (dabei steht x.x für Zahlen zwischen 1 und 254).
•
Für Windows Vista™:
Gehen Sie zum vorübergehenden Ändern der Wireless-Einstellungen Ihres Computers folgendermaßen vor:
(1)
Klicken Sie auf Start und dann auf Systemsteuerung.
(2)
Klicken Sie auf Netzwerk und Internet und dann auf das Symbol Netzwerk- und Freigabecenter.
(3)
Klicken Sie auf Verbindung mit einem Netzwerk herstellen.
(4)
In der Liste wird der SSID-Name Ihres Wireless-Druckers angezeigt. Wählen Sie SETUP und klicken Sie auf Verbindung herstellen.
(5)
Klicken Sie auf Trotzdem verbinden und dann auf Schließen.
(6)
Klicken Sie bei der Drahtlosnetzwerkverbindung (SETUP) auf Status anzeigen.
(7)
Klicken Sie auf Details... und prüfen Sie die Netzwerkverbindungsdetails. Es kann ein paar Minuten dauern, bis die IP-Adresse von 0.0.0.0 zu 169.254.x.x geändert und angezeigt wird (dabei steht x.x für Zahlen zwischen 1 und 254).
14
Die folgende Liste erscheint. Wird eine Liste ohne Einträge angezeigt, dann prüfen Sie, ob der Access Point und das Gerät eingeschaltet sind und klicken Sie dann auf Aktualisieren. Wählen Sie das Gerät, das Sie konfigurieren wollen, und klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis

Der Standardknotenname des NC-xxxx („xxxx“ stellt Ihr Gerätemodell dar) ist „BRNxxxxxxxxxxxx“ oder „BRWxxxxxxxxxxxx“ („xxxxxxxxxxxx“ stellt Ihre Ethernet-Adresse dar).
15

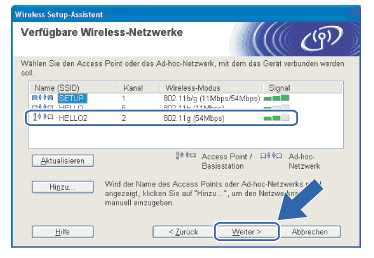

Der Setup-Assistent sucht nach Wireless-Netzwerken, die von Ihrem Gerät aus verfügbar sind. Wählen Sie den Access Point, dem das Gerät zugewiesen werden soll, und klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis
•
Wenn Ihr Access Point keinen SSID-Namen sendet, dann klicken Sie auf die Schaltfläche Hinzu... Befolgen Sie die Anweisungen auf dem Bildschirm, um den Name (SSID) und die Nummer des Kanals einzugeben.
•
Wird eine Liste ohne Einträge angezeigt, dann prüfen Sie, ob der Access Point eingeschaltet ist und der SSID-Name gesendet wird und ob das Gerät für eine drahtlose Kommunikation dicht genug am Access Point steht. Klicken Sie auf Aktualisieren.
•
Der standardmäßige SSID-Name des Gerätes ist "SETUP". Wählen Sie diesen SSID-Namen bitte nicht.
Bildschirm
16
Wenn Ihr Netzwerk nicht für das Authentifizieren und Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Um mit dem Konfigurieren fortzufahren, klicken Sie auf OK und fahren Sie mit Schritt 18 fort.
Bildschirm
17
Wenn Ihr Netzwerk für das Authentifizieren und Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Beim Konfigurieren Ihres Brother-Wireless-Gerätes müssen Sie sicherstellen, dass die Einstellungen für die Authentifizierung und Verschlüsselung die gleiche Konfiguration aufweist wie die des bestehenden Wireless-Netzwerks. Wählen Sie aus den Pulldown-Menüs die Authentifizierungsmethode und den Verschlüsselungsmodus. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis
•
Wenn Sie mehrere WEP-Schlüssel einstellen möchten, dann klicken Sie auf Erweitert.
•
Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie die Authentifizierungs- und Verschlüsselungseinstellungen des Netzwerks nicht kennen.
18

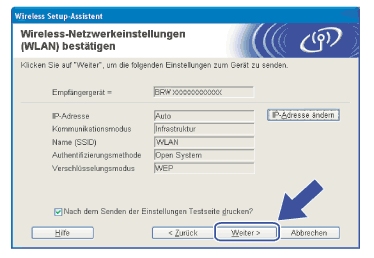

Klicken Sie auf Weiter. Die Einstellungen werden an Ihr Gerät übermittelt. Die Einstellungen bleiben unverändert, wenn Sie auf Abbrechen klicken.
Bildschirm
Hinweis Hinweis
•
Wenn Sie die Einstellungen der IP-Adresse Ihres Druckers manuell eingeben möchten, dann klicken Sie auf IP-Adresse ändern. Geben Sie die notwendigen Angaben für die IP-Adresse Ihres Netzwerks ein.
•
Wenn die Wireless-Einstellungen an Ihr Gerät übermittelt werden, dann ändern sich die Einstellungen auf dem Funktionstastenfeld automatisch zu WLAN.
19
Wenn Sie Ich kann mein Gerät vorübergehend mit einem Netzwerkkabel an meinen Access Point anschließen in Schritt 7 gewählt haben:

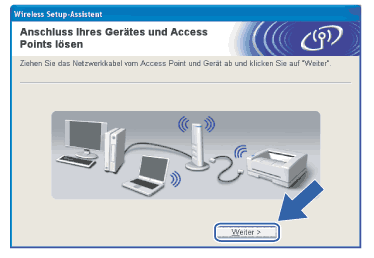

Entfernen Sie das Netzwerkkabel zwischen Access Point (Hub oder Router) und dem Gerät und klicken Sie auf Weiter.
Bildschirm
20
Wenn Sie Der Computer kann drahtlos verwendet werden in Schritt 10 gewählt haben:

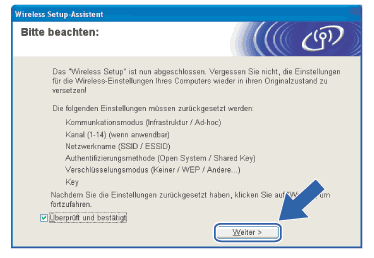

Jetzt können Sie mit Hilfe der im Schritt 12 aufgeschriebenen Daten Ihre ursprünglichen Wireless-Einstellungen wiederherstellen. Klicken Sie auf Weiter.
Bildschirm
21
Die Wireless-Kommunikation ist jetzt vollständig eingerichtet. Klicken Sie auf Fertig stellen. Wenn Sie mit der Installation von Treibern und Software, die für Ihr Gerät notwendig sind, fortfahren möchten, dann wählen Sie über das Menü der CD-ROM MFL-Pro Suite installieren.
Bildschirm
