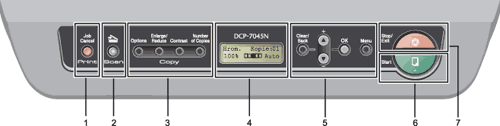

Prehľad ovládacieho panela

DCP-7030, DCP-7040 a DCP-7045N majú rovnaké tlačidlá.
Grafika
1.
Print (Tlač) tlačidlo
Job Cancel (Zrušiť úlohu)
Zruší naprogramovanú tlačovú úlohu a vymaže ju z pamäti zariadenia.
Ak chcete zrušiť viacero tlačových úloh, podržte stlačené toto tlačidlo kým sa na LCD displeji nezobrazí správa Zrus. vs. ulohy.
2.
Scan (Sken) tlačidlo
Slúži na prepnutie zariadenia do režimu Skenovanie. (Ďalšie podrobnosti o skenovaní nájdete v Príručke užívateľa programov na disku CD-ROM.)
3.
Copy (Kopírovanie) tlačidlá:
Options (Voľby)
Umožňuje rýchlo a jednoducho vybrať dočasné nastavenie pre kopírovanie.
Enlarge/Reduce (Zväčšenie/Zmenšenie)
Slúži na zmenšovanie alebo zväčšovanie kópií.
Contrast (Kontrast)
Kontrast kópii môžete zvýšiť alebo znížiť.
Number of Copies (Počet kópií)
Pomocou tohto tlačidla zhotovíte viacero kópií.
4.
LCD
Zobrazuje hlásenia, ktoré pomáhajú pri nastavení a používaní zariadenia.
5.
Tlačidlá ponuky:
Clear/Back (Vymaž/Späť)
Slúži na odstránenie vložených dát a na zrušenie aktuálneho nastavenia.
Bsymbol.utri + alebo Bsymbol.dtri -
Stlačením môžete prechádzať ponukami a možnosťami.
OK
Umožňuje uložiť nastavenia v zariadení.
Menu
Umožňuje prístup do ponuky pre naprogramovanie nastavení v zariadení.
6.
Start (Štart)
Spúšťa kopírovanie alebo skenovanie.
7.
Stop/Exit (Stop/Koniec)
Zastaví činnosť alebo opustí ponuku.
