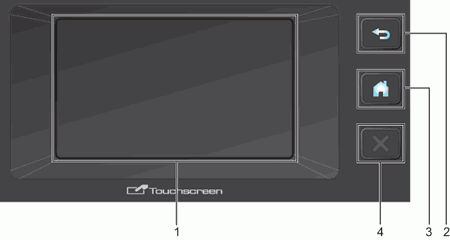

Vue d'ensemble du panneau de commande

1.	Écran ACL tactile de 3,7 po Ceci est un écran. Vous pouvez accéder aux menus et aux options en appuyant dessus sur l'écran tactile.
2.	Appuyez sur cette touche pour revenir au niveau de menu précédent. La touche Retour s'allume uniquement lorsqu'elle est disponible.
3.	Permet de revenir au mode Prêt. La touche Accueil s'allume uniquement lorsqu'elle est disponible.
4.	Appuyez sur cette touche pour annuler. La touche Annuler s'allume uniquement lorsqu'elle est disponible.

Écran ACL tactile de 3,7 po

L'appareil fournit trois types de mode Prêt. Vous pouvez modifier l'écran du mode Prêt en faisant glisser votre doigt vers la gauche ou vers la droite, ou en appuyant sur le bouton

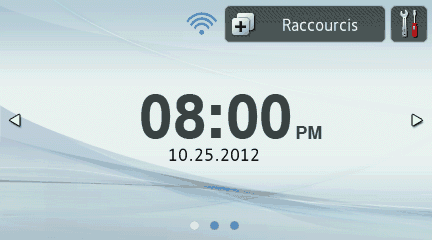

Mode horloge

Ce mode vous permet de voir la date et l'heure.

L'écran ACL affiche l'état actuel de l'appareil lorsque ce dernier est inactif.

Date et heure

Vous permet de voir la date et l'heure.

Lorsque le réseau WLAN est activé, un indicateur à quatre niveaux affiche la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

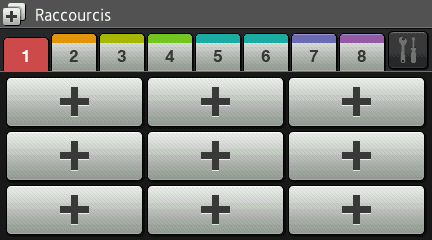

Raccourcis

Permet de configurer les menus de raccourcis.

Vous pouvez également numériser rapidement en utilisant les options que vous avez définies comme raccourcis.

Remarque

Huit onglets de raccourcis sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourci.

Permet d'accéder aux paramètres principaux.

L'icône d'information

s'affiche sur l'écran tactile en cas de message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Haut de la page

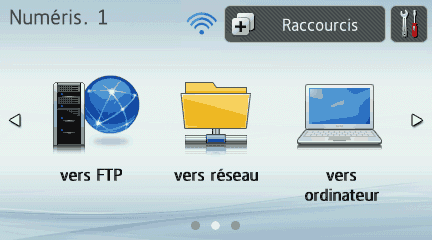

Mode de numérisation 1

Dans ce mode, vous avez le choix entre la numérisation vers FTP, la numérisation vers réseau et la numérisation vers PC.

L'écran ACL affiche l'état actuel de l'appareil lorsque ce dernier est inactif.

vers FTP

Permet d'accéder à la fonction de numérisation vers FTP.

vers réseau

Permet d'accéder à la fonction de numérisation vers réseau.

vers ordinateur

Permet d'accéder à la fonction de numérisation vers ordinateur.

Lorsque le réseau WLAN est activé, un indicateur à quatre niveaux affiche la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

Raccourcis

Permet de configurer les menus de raccourcis.

Vous pouvez également numériser rapidement en utilisant les options que vous avez définies comme raccourcis.

Remarque

Huit onglets de raccourcis sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourci.

Permet d'accéder aux paramètres principaux.

L'icône d'information

s'affiche sur l'écran tactile en cas de message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Haut de la page

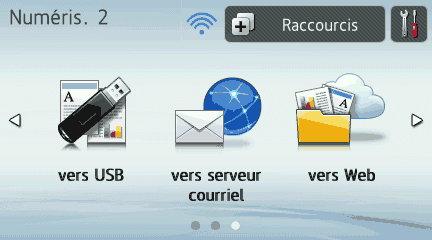

Mode de numérisation 2

Dans ce mode, vous avez le choix entre la numérisation vers USB, la numérisation vers serveur courriel et la numérisation vers Web.

L'écran ACL affiche l'état actuel de l'appareil lorsque ce dernier est inactif.

vers USB

Permet d'accéder à la fonction de numérisation vers USB.

vers serveur courriel

Permet d'accéder à la fonction de numérisation vers serveur courriel.

vers Web

Permet d'accéder à la fonction de numérisation vers Web.

Lorsque le réseau WLAN est activé, un indicateur à quatre niveaux affiche la force actuelle du signal sans fil si vous utilisez une connexion sans fil.


0			Max

Raccourcis

Permet de configurer les menus de raccourcis.

Vous pouvez également numériser rapidement en utilisant les options que vous avez définies comme raccourcis.

Remarque

Huit onglets de raccourcis sont disponibles. Vous pouvez configurer neuf menus de raccourcis dans un onglet de raccourci.

Permet d'accéder aux paramètres principaux.

L'icône d'information

s'affiche sur l'écran tactile en cas de message d'erreur ou d'entretien. Pour plus de détails, voir Messages d'erreur et d'entretien.

Remarque

•	Ce produit utilise la police d'ARPHIC TECHNOLOGY CO.,LTD.
•	MascotCapsule UI Framework et MascotCapsule Tangiblet développés par HI CORPORATION sont utilisés. MascotCapsule est une marque déposée de HI CORPORATION au Japon.
