Halterung an der Ladeschale montieren (optional: PA-CR-002A)
Optionale Halterungen, die dem RAM-202U-Halter entsprechen, werden für die Verwendung mit der Ladeschale angeboten und ermöglichen eine flexiblere Positionierung des Druckers.

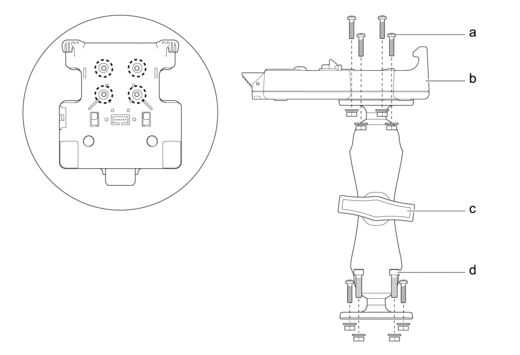

- Befestigen Sie einen der Montageflansche des beweglichen Arms an der Unterseite der Ladeschale mit den vier (4) mit der Halterung gelieferten Schrauben der Größe Nr. 10–32 oder Nr. 10–24.
- Befestigen Sie den anderen Montageflansch des beweglichen Arms am gewünschten Montageort.
- Schraube zur Befestigung an der Ladeschale
- Ladeschale
- Festziehklemme
- Schraube zur Befestigung an der Montagefläche
Sie können die im Halterungsset enthaltenen Schrauben der Größe Nr. 10–24 × 19,05 mm und das entsprechende Zubehör verwenden oder anderes, für die Montagebedingungen geeignetes Befestigungsmaterial nutzen.
