Medienrollenhalter zur Verwendung einer Rolle mit angepasstem Format ändern

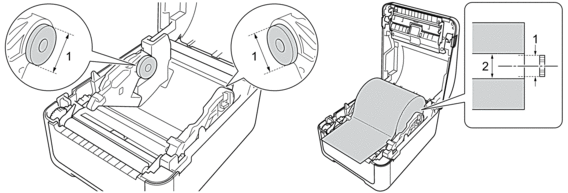

Eine Rolle kann verwendet werden, wenn der konvexe Teil des Rollenhalters (1) in den Innendurchmesser des Rollenkerns (2) passt. Eine engere Passung zwischen dem Halter und dem Rollenkern sorgt für eine gleichmäßigere Zuführung des Mediums.
- Konvexer Außendurchmesser des Medienrollenhalters
- Innendurchmesser des Medienrollenkerns
Medienrollenhalter mit einem Kerndurchmesser von 25,4 mm sind werksseitig installiert.
- Ein Medienrollenhalter für Kerndurchmesser von 12,7 mm/38,1 mm ist im Lieferumfang enthalten. Wenden Sie sich an den Brother-Kundenservice, um Medienrollenhalter zu erhalten, die mit anderen Kerndurchmessern kompatibel sind.
- Die Kerngrößen der Rollen sind auf allen Medienrollenhaltern angegeben, mit Ausnahme des Halters für die kleinste Kerngröße.
- Halten Sie
gedrückt, um den Drucker auszuschalten. - Ziehen Sie an beiden Seiten des Druckers an den Bandlösehebeln, um die Rollenfachabdeckung zu entriegeln.
- Halten Sie den Drucker an der Vorderseite fest und heben Sie die Rollenfachabdeckung an, um sie zu öffnen.
- VORSICHT
- Berühren Sie die Abreißkante nicht mit den Händen. Bei Missachtung kann es zu Verletzungen kommen.

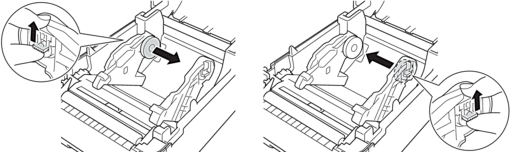

- Ziehen Sie den Hebel an der Rollenführung nach oben, um den Medienrollenhalter zu entfernen. Tun Sie dies für beide Rollenführungen.

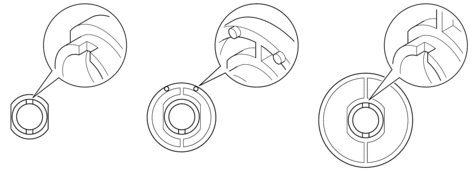

- Beim Einbau eines neuen Medienrollenhalters stellen Sie bitte sicher, dass die Kerbe oder die Knöpfe am Ende der Rolle mit einer der unten dargestellten Positionen übereinstimmen, bevor Sie die Rolle in den Drucker einsetzen.

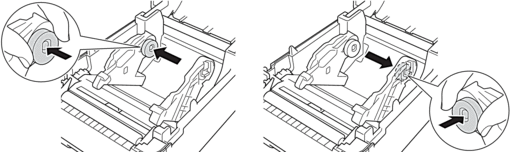

- Richten Sie den mittleren Stift der Rollenführung auf das hervorstehende Loch im Medienrollenhalter aus, und schieben Sie den Medienrollenhalter auf die Rollenführung zur Installation. Tun Sie dies für beide Rollenführungen.
- WICHTIG
- Wenn Sie den Mediarollenhalter gewaltsam entfernen, kann er beschädigt werden.
- Schließen Sie die Rollenfachabdeckung so, dass sie einrastet.
- VORSICHT
- Seien Sie beim Schließen der Rollenfachabdeckung vorsichtig. Es besteht die Gefahr, dass Ihr Finger zwischen Ober- und Unterteil der Abdeckung eingeklemmt wird.
